 Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982)

Aller en bas
AuteurMessage
stgil
Mister JJJH
Mister JJJH
stgil

Nombre de messages : 5445
Localisation : Drôme (26)
Prenom : Stephanie et Gilles
Date d'inscription : 03/09/2009

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Empty
MessageSujet: Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982)   Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Icon_minitimeVen 28 Mai 2010 - 12:12

Salut!

Moi je dis: halte ! aux cadences infernales... pour les autres ... Rolling Eyes

Aller! aujourd'hui Vendredi, c'est Ravioli... scratch

...Spaghetti j'aurais du dire... vu le nombre de pièces à démonter... affraid


Bon! vous prenez votre tambour que vous avez préalablement démonté du pont... (c'est >>> ICI <<<)
DUREE : 15 minutes... x2 scratch et oui il y a deux tambours!!! What a Face

Bon! vous prenez votre tambour (j'ai pris le gauche (passager) pour vous Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Sourire1)

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040552

On commence par démonter le câble de commande... (c'est qui qui commande ici Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Icon_mrg !!!)

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040553

Avec un tournevis...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040554

Ce qui permet de libérer son crochet...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040555

On dépose avec une pince (attention... c'est très VIRIL: si vous avez un bonhomme tout vert et pas content Twisted Evil ...dans les parages...
Faites appel à lui ...c'est moins fatiguant Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Sourire1 )

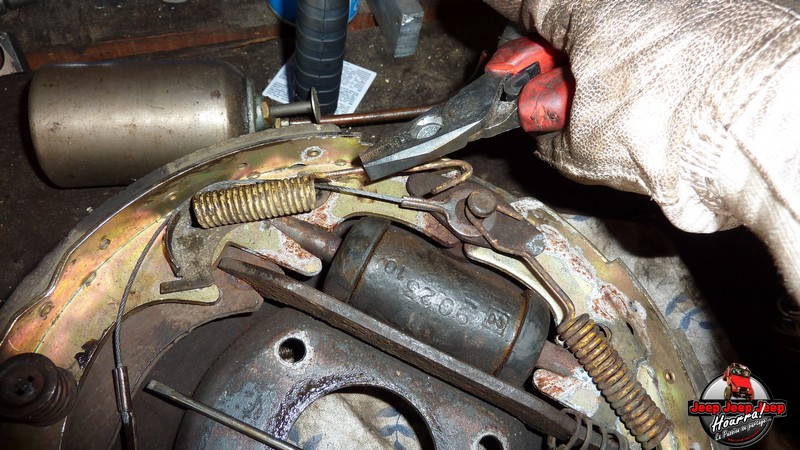

le premier ressort de rappel...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040556

Le deuxième ressort de rappel même principe... et même conseil... tiens... je vous prête le mien.. Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Hulk10 Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Mdr13 Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Mdr13 Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Mdr13

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040557

On enlève le guide câble ...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040558

...ainsi que le câble de commande car enfin libéré...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040610

On s'occupe maintenant du ressort de commande toujours avec une pince et Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Hulk10...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040611

Ca libère le levier de commande...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040612

On visse maintenant l'écrou de réglage...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040613

...ce qui permet de le libérer...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040614

On libère grâce à une pince un des ressorts de maintien... (l'opération est assez simple (mais difficilement photographiable avec 2 mains... Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Hein42 Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Pdt_kap )
On pouce avec la pince ... avec l'autre main on maintien la coupelle avec les doigts et enfin un tourne la pince pour libérer la coupelle supérieure...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040615

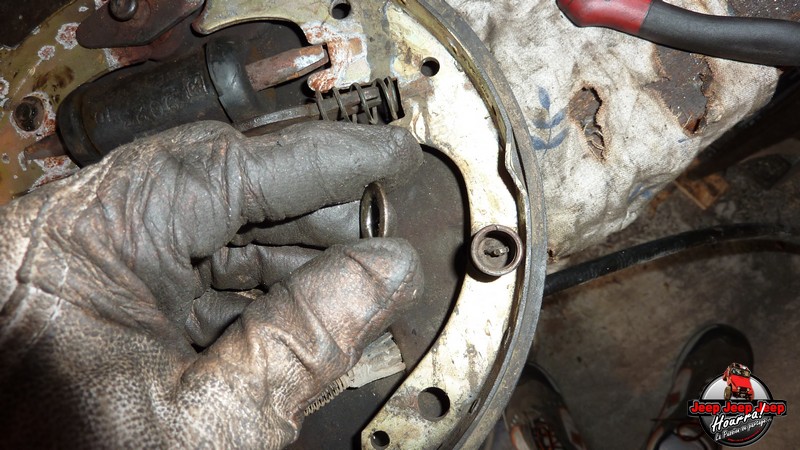

et voilà qui libère la coupelle supérieure...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040616

le ressort...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040617

la coupelle inférieure...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040618

Il ne reste plus qu'à enlever la tige de maintien qui traverse la flasque arrière du tambour...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040619

voila... Je vous faire l'autre ressort de maintien (même principe) et on se
retrouve pour...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040620

enlever la biellette et son ressort de maintien...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040621

On peut maintenant enlever un des segment de freins (celui qui n'a pas la commande de frein à main)

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040622

On s'occupe de l'autre...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040623

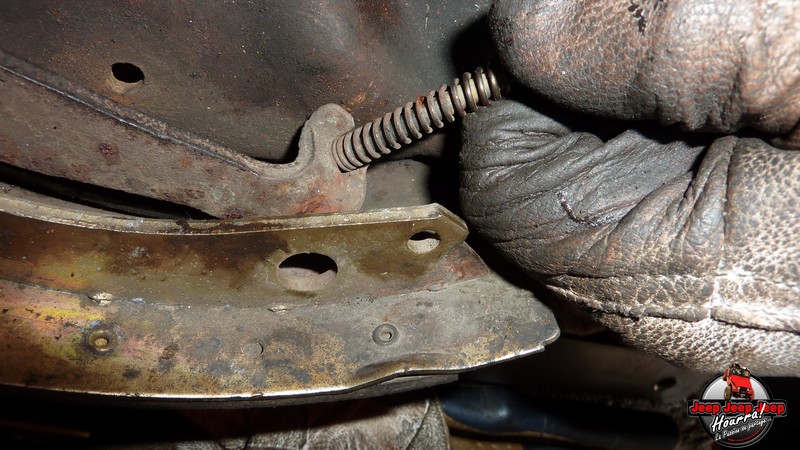

...qui est encore attaché au câble du frein à main...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040624

On le désengage en poussant latéralement avec ses mimines... et voila!!!

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040625

Tiens... une photo du segment de frein avec le levier de commande du frein à main...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040630

Qui est normalement maintenu par un circlip et pas cette horreur (un bidouilleur fou a encore sévi Evil or Very Mad )!!!!

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1070718


On enlève maintenant, le câble du frein à main en rentrant les clips de retenues avec un tournevis ...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040626

et voila...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040627

on retourne la flasque... pour déposer les 2 couvercles de trou de réglage... et d'un ...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040628

et de deux...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040629

on dévisse les 2 boulons de 1/2" qui permet de libérer le cylindre récepteur...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040631

notez les 2 rondelles associées...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040632

On retourne la flasque pour enlever le cylindre récepteur et ses garnitures...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040633

... la plaque guide que j'allais oublier!!!

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040634

et voila la flasque toute nue... Embarassed devinez où elle part avec sa jumelle ? What a Face

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040635

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Mdr59 A l'époxy !!!!Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Mdr59

Une petite photo de famille comme vous avez l'habitude...

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040636

et puisque c'est vous je vous détaille le cylindre récepteur et ses garnitures...
de gauche à droite:
La tige de poussée, le chapeau d'étanchéité,le piston,la coupelle,le ressort,la coupelle,le piston,le chapeau d'étanchéité,et enfin la tige de poussée!!
ouff!!!
Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040637

Une autre photo en plongée...
Pour info.. je précise que lors du démontage... j'ai constaté que mes 2 cylindres récepteurs avaient une de leurs coupelles bloquées...
Ce qui nuisait certainement à l'efficacité de freinage... Un jeepeur averti en vaut 2 Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Sourire1

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) P1040638

Bon ben je vous laisse faire l'autre tambour... Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Sourire1

Pour le remontage ... il faut l'aller voir l'excellent post-it de Steff : c'est >>> ICI <<<

et je vous annonce 2 nouvelles...

Une bonne ... cheers
.
.
.
.

et une mauvaise... pale
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Aller! je commence par la mauvaise:

Il n'y aura plus de post de démontage... Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Hein42

Amicalement,

Gilles

_________________
Les c.. ça ose tout, c'est même à ça qu'on les reconnaît! (Les Tontons Flingueurs, d'après M. Audiard)
- CJ7 LAREDO 1982 2.1L D aka "El Blanco" Olympic White AV:DANA 30, AR:AMC 20 ratio 4.56 With trac-lok differential Status:Restaurée!: >>>ICI<<<
JE NE REPONDS PAS AUX DEMANDES EN MP DES MEMBRES AYANT MOINS DE 100 POSTS SUR LE FORUM ET QUI N'ONT PAS POSTÉS DES PHOTOS DE LEURS VÉHICULES DANS LEURS PRÉSENTATIONS!
- >>> Lotus Elise mkII SC (2009) <<<,Aka Porsche Killeuse, pour la balade
- AMAROK 2.0L BiTDI BVA8 4MOTION


Dernière édition par stgil le Ven 29 Avr 2011 - 10:34, édité 6 fois
Revenir en haut Aller en bas
http://stgil.synology.me/phpbb/index.php?sid=0d72b9660179c72373b
21jld
AU DELA DES THERAPEUTIQUES
AU DELA DES THERAPEUTIQUES
21jld

Nombre de messages : 1171
Age : 46
Localisation : DOMPIERRE EN MORVAN
Prenom : Jean-Luc
Date d'inscription : 29/11/2007

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Empty
MessageSujet: Re: Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982)   Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Icon_minitimeVen 28 Mai 2010 - 14:01

Salut, et la bonne, plein de zolis post de remontage!!!
en tt cas, felicitation pour tes posts qui sont tjrs d'excellente qualité!!
merci pour ça
Revenir en haut Aller en bas
http://daniel.desserey@aliceadsl.fr
nico
INTOXIQUE(E)
INTOXIQUE(E)
nico

Nombre de messages : 843
Age : 46
Localisation : JURA Lavans lès St-Claude
Prenom : Nicolas
Date d'inscription : 28/11/2007

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Empty
MessageSujet: Re: Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982)   Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Icon_minitimeVen 28 Mai 2010 - 14:05

Dis moi Gilles: tu peut nous refaire l'explication du ressort de maintint et des coupellesmais avec les 2 mains STP. Shocked
Soit tu demande a madame de tenir l'APN soit tu utilise la fonction retardateur. smile

Je plaisante, mais comme j'avais déjà fait l'opération j'ai tous compris pour une fois. Mr gren
Revenir en haut Aller en bas
stgil
Mister JJJH
Mister JJJH
stgil

Nombre de messages : 5445
Localisation : Drôme (26)
Prenom : Stephanie et Gilles
Date d'inscription : 03/09/2009

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Empty
MessageSujet: Re: Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982)   Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Icon_minitimeVen 28 Mai 2010 - 14:09

21jld a écrit:
Salut, et la bonne, plein de zolis post de remontage!!!
en tt cas, felicitation pour tes posts qui sont tjrs d'excellente qualité!!
merci pour ça

Salut Jean Luc et Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Merci !

T'es vraiment trop fort!!! Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Mdr59 Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Sourire1 Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Sourire1 Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Sourire1

En effet à partir de maintenant...

Je remonte! Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Icon_cheers Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Icon_bounce YEEEeeeessssss!

Et le moteur, la BT et la BV ? Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Icon_scratch
Ben, ça sera pour la prochaine campagne de rénovation Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Hein42 crise oblige Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Pdt_kap ... pas les moyens de faire tout d'un coup... Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Icon_mrg

Mais rassurez-vous!! vous aurez la restauration de ces pièces... aussi !!!


Amicalement,

Gilles

_________________
Les c.. ça ose tout, c'est même à ça qu'on les reconnaît! (Les Tontons Flingueurs, d'après M. Audiard)
- CJ7 LAREDO 1982 2.1L D aka "El Blanco" Olympic White AV:DANA 30, AR:AMC 20 ratio 4.56 With trac-lok differential Status:Restaurée!: >>>ICI<<<
JE NE REPONDS PAS AUX DEMANDES EN MP DES MEMBRES AYANT MOINS DE 100 POSTS SUR LE FORUM ET QUI N'ONT PAS POSTÉS DES PHOTOS DE LEURS VÉHICULES DANS LEURS PRÉSENTATIONS!
- >>> Lotus Elise mkII SC (2009) <<<,Aka Porsche Killeuse, pour la balade
- AMAROK 2.0L BiTDI BVA8 4MOTION


Dernière édition par stgil le Dim 30 Mai 2010 - 12:42, édité 2 fois
Revenir en haut Aller en bas
http://stgil.synology.me/phpbb/index.php?sid=0d72b9660179c72373b
stgil
Mister JJJH
Mister JJJH
stgil

Nombre de messages : 5445
Localisation : Drôme (26)
Prenom : Stephanie et Gilles
Date d'inscription : 03/09/2009

Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Empty
MessageSujet: Re: Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982)   Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Icon_minitimeVen 28 Mai 2010 - 14:11

nico a écrit:
Dis moi Gilles: tu peut nous refaire l'explication du ressort de maintint et des coupellesmais avec les 2 mains STP. Shocked
Soit tu demande a madame de tenir l'APN soit tu utilise la fonction retardateur
. smile

Je plaisante, mais comme j'avais déjà fait l'opération j'ai tous compris pour une fois. Mr gren


Salut Nico,
Enf...é vas!! Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Mdr98 Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Mdr98 Maité tombe les tambours (dépose tambours CJ7 AMC 20 1982) Lol

Amicalement,

Gilles

_________________
Les c.. ça ose tout, c'est même à ça qu'on les reconnaît! (Les Tontons Flingueurs, d'après M. Audiard)
- CJ7 LAREDO 1982 2.1L D aka "El Blanco" Olympic White AV:DANA 30, AR:AMC 20 ratio 4.56 With trac-lok differential Status:Restaurée!: >>>ICI<<<
JE NE REPONDS PAS AUX DEMANDES EN MP DES MEMBRES AYANT MOINS DE 100 POSTS SUR LE FORUM ET QUI N'ONT PAS POSTÉS DES PHOTOS DE LEURS VÉHICULES DANS LEURS PRÉSENTATIONS!
- >>> Lotus Elise mkII SC (2009) <<<,Aka Porsche Killeuse, pour la balade
- AMAROK 2.0L BiTDI BVA8 4MOTION
Revenir en haut Aller en bas
http://stgil.synology.me/phpbb/index.php?sid=0d72b9660179c72373b
