 changement des pivots supérieur et inférieure sur XJ

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
nes57
ASSIDU(E)
ASSIDU(E)
nes57

Nombre de messages : 93
Age : 47
Localisation : moselle
Prenom : Fred
Date d'inscription : 09/01/2010

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeDim 22 Jan 2012 - 0:25

salut les copains...

j'ai rechercher sur le forum mais j'ai rien trouvé de pareil, donc je me lance, aujourd'hui c'était gros chantier sur mon cherokee, j'ai changé mes 4 pivots grâce à une presse fait maison

pour la réaliser, j'ai pris 4 moceaux de 200 de fer U de 60 soudés dos à dos avec un espace de 20 entre les deux dans les quels j'ai mis deux tiges filetées de diam.14 qui passe dans les pièces d'assemblage des U

un pote (que je remercie) m'a fait tournés dans sa boîte des bagues de diamètres différent qui servent à l'extraction mais aussi à la remise en place des pivots

photo de l'outil
[img]changement des pivots supérieur et inférieure sur XJ Wp_00013[/img]

plusieur bagues sont nécessaire:

pour le démontage de la rotule inférieure du haut vers le bas
---> 1 bague diam ext 34 longueur 40 qui va pousser
---> 1 bague diam int 55 longueur 90 en dessous
pour le démontage de la routule supérieure du bas vers le haut
---> 1 bague diam int 20 diam ext. max 34 longueur 55 qui va pousser
---> 1 bague diam int 55 longueur 90 au dessus

pour le remontage de la rotule inférieure du bas vers le haut
---> 1 bague diam int. 50 longueur 60 (mini) qui va pousser
---> 1 bague diam int. 45 longueur 30 au dessus
pour le remontage de la rotule supérieure du haut vers le bas
---> 1 bague diam int. 46 longueur 50 (mini) qui va pousser
---> 1 bague diam int. 46 (maxi 50) longueur 60 (mini) en dessous

seul le diamètre donné est important!!!

je ne vais pas rentrer dans le détaille, je pense que tout mécano est amateur savent qu 'il faut avant tout arriver au pivot en démontant roue, étrier, disque etc... (sinon il vaut mieux pas commencer!)

une fois tout enlevé on vois les pivots
][img]changement des pivots supérieur et inférieure sur XJ Wp_00014[/img]

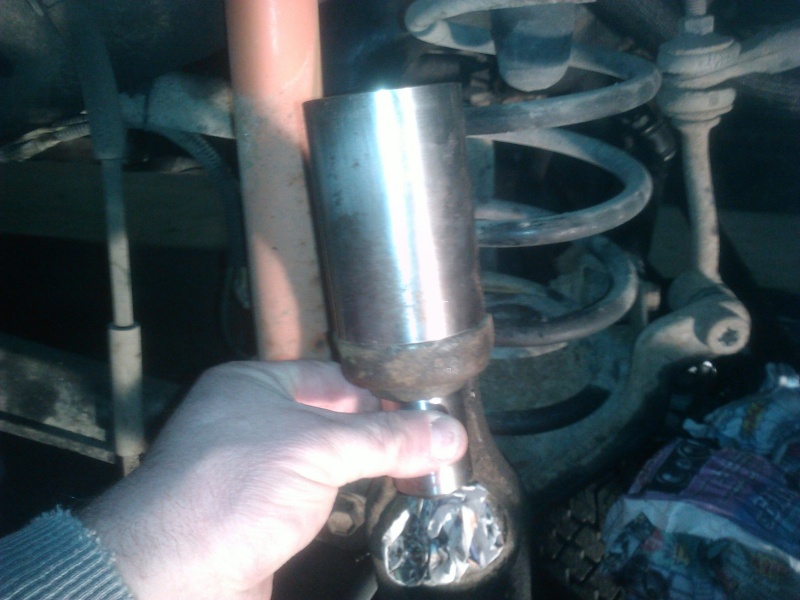

on place les bonnes bagues au dessus et en dessous
[img]changement des pivots supérieur et inférieure sur XJ Wp_00015[/img]

puis la presse, mais il vaut mieux être à deux sinon c'est très galère à faire
[img]changement des pivots supérieur et inférieure sur XJ Wp_00016[/img]

sur les deux côté de la voiture il a fallu que je chauffe avec une lampe à souder sur le pivot du bas, aussi bien au démontage qu'au remontage
[img]changement des pivots supérieur et inférieure sur XJ Wp_00017[/img]

le pivot enfin dehors
[img]changement des pivots supérieur et inférieure sur XJ Wp_00018[/img]

la pièce nu et propre, prete a être remontée
[img]changement des pivots supérieur et inférieure sur XJ Wp_00019[/img]

les pivots neuf sont en place, mais attention car sur celui du bas on vois un trou pour un graisseur mais j'ai pas pu le mettre car le cardant l'arrache en passant au dessus, le l'ai donc graisser puis j'ai fais un bouchon avec un vieux graisseur recoupé et bouché, attention aussi de remettre les trous des goupilles dans le bon sens c'est plus facile
[img]changement des pivots supérieur et inférieure sur XJ Wp_00020[/img]

un peu de travail sur le porte moyeu, il faut repérer la position de la bague et l'enlever sur la rotule inférieure, au remontage, présenter le porte moyeu et vérifier que les deux cônes des pivots arrive en même temps à leur place sans faire de contrainte sinon faire un réglage avec la bague neuve
[img]changement des pivots supérieur et inférieure sur XJ Wp_00021[/img]

voilà l'ensemble presque fini avec svp son moyeu neuf lol
[img]changement des pivots supérieur et inférieure sur XJ Wp_00022[/img]

j'ai mis 4h30 par coté, mais je suis sur qu'on peut gagner du temps avec un vrai mécano au travail, à savoir que je n'ai pas de boulonneuse ni de pont ou fosse de travail

bonne méca!!!!
Revenir en haut Aller en bas
chevrier
AU DELA DES THERAPEUTIQUES
AU DELA DES THERAPEUTIQUES
chevrier

Nombre de messages : 7067
Age : 53
Localisation : Ales/Gard (30)
Prenom : Cyrille
Date d'inscription : 01/06/2007

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeDim 22 Jan 2012 - 7:52

changement des pivots supérieur et inférieure sur XJ Mercipour ces photos, la rotule qui a un graisseur, ce serait pas celle du dessus par hasard ?

Bien vu la mini presse portative changement des pivots supérieur et inférieure sur XJ Super01
Revenir en haut Aller en bas
nes57
ASSIDU(E)
ASSIDU(E)
nes57

Nombre de messages : 93
Age : 47
Localisation : moselle
Prenom : Fred
Date d'inscription : 09/01/2010

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeDim 22 Jan 2012 - 9:26

la rotule est a la bonne place, car celle du bas a une bague et pas le même diamètre d'écrou, si elle se retrouve en haut, le montage ne peux pas ce faire et tu es bon pour recommencer l'extraction
Revenir en haut Aller en bas
tristan
MODERATEUR
MODERATEUR
tristan

Nombre de messages : 1230
Age : 46
Prenom : tristan
Date d'inscription : 13/02/2011

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeDim 22 Jan 2012 - 10:20

super merci pour les info je doit changer les miens avant de monter mon nouveau pont

_________________
JEEP CHEROKEE XJ 4L , 2.5 VM ,2.1 TD

changement des pivots supérieur et inférieure sur XJ 41861_transp10
Revenir en haut Aller en bas
godzilla
DEPENDANT(E)
DEPENDANT(E)
godzilla

Nombre de messages : 205
Age : 57
Localisation : Bearn
Prenom : Pierre
Date d'inscription : 24/03/2007

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMar 14 Fév 2012 - 18:56

Juste une question :
Quel est le symptome exact des rotules fatiguées ?
Revenir en haut Aller en bas
stgil
Mister JJJH
Mister JJJH
stgil

Nombre de messages : 5445
Localisation : Drôme (26)
Prenom : Stephanie et Gilles
Date d'inscription : 03/09/2009

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMar 14 Fév 2012 - 19:50

Shocked je l'avais pas vu celui là de post!!! Embarassed

MDR ça merite le post-it, Chef !!!

Amicalement,

Gilles

_________________
Les c.. ça ose tout, c'est même à ça qu'on les reconnaît! (Les Tontons Flingueurs, d'après M. Audiard)
- CJ7 LAREDO 1982 2.1L D aka "El Blanco" Olympic White AV:DANA 30, AR:AMC 20 ratio 4.56 With trac-lok differential Status:Restaurée!: >>>ICI<<<
JE NE REPONDS PAS AUX DEMANDES EN MP DES MEMBRES AYANT MOINS DE 100 POSTS SUR LE FORUM ET QUI N'ONT PAS POSTÉS DES PHOTOS DE LEURS VÉHICULES DANS LEURS PRÉSENTATIONS!
- >>> Lotus Elise mkII SC (2009) <<<,Aka Porsche Killeuse, pour la balade
- AMAROK 2.0L BiTDI BVA8 4MOTION
Revenir en haut Aller en bas
http://stgil.synology.me/phpbb/index.php?sid=0d72b9660179c72373b
nes57
ASSIDU(E)
ASSIDU(E)
nes57

Nombre de messages : 93
Age : 47
Localisation : moselle
Prenom : Fred
Date d'inscription : 09/01/2010

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMer 15 Fév 2012 - 7:57

une rotule fatigué c'est avec du jeu et tres lâche, quandelle est neuve, tu a presque du mal a la faire bouger à la main, pour ma pars j'ai pas du mal à la trouver c'est le contrôle technique qui me l'a signaler

merci STGIL cheers
Revenir en haut Aller en bas
godzilla
DEPENDANT(E)
DEPENDANT(E)
godzilla

Nombre de messages : 205
Age : 57
Localisation : Bearn
Prenom : Pierre
Date d'inscription : 24/03/2007

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeJeu 16 Fév 2012 - 7:47

Merci,

Et comment on détecte ce jeux.
Il est sensible au volant ? ça fait du bruit ?

Devinez pourquoi je pose la question ... Mr gren
Revenir en haut Aller en bas
nes57
ASSIDU(E)
ASSIDU(E)
nes57

Nombre de messages : 93
Age : 47
Localisation : moselle
Prenom : Fred
Date d'inscription : 09/01/2010

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeJeu 16 Fév 2012 - 10:25

comme sur une autre voiture, ca tape et si tu leve la voiture tu arrive a voir le jeu en bougant la roue verticalement
Revenir en haut Aller en bas
jack74
DEPENDANT(E)
DEPENDANT(E)


Nombre de messages : 390
Date d'inscription : 15/03/2008

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeVen 17 Fév 2012 - 8:42

godzilla a écrit:
Merci,

Et comment on détecte ce jeux.
Il est sensible au volant ? ça fait du bruit ?

Devinez pourquoi je pose la question ... Mr gren


Ben pour moi c'était au Contrôle Technique !
Il y a 2 ans c'était inscrit jeux mineur sans contre visite.
Cette année : jeux important avec contre visite !

Donc au garage (suis pas doué et outillé en mécanique) mais là aucun garage n'à voulu le faire dans mon bled car soi disant pas équipé au niveau de la presse qui va pas !!!

Alors direction un vrai garage (en plus proprio de quelques Chee) certes un peu plus loin que ma base et l'excellent patron plus que sympa que je commence a bien connaitre m'à fait tout ca pour 210 €(et il en a chié).
Sans compter la gnôle a la reprise du Cherokee (faisait -9° dans Gge non chaufféé !!)
Si certains ont besoin de cette adresse >> au fin fond de la haute savoie Very Happy
Revenir en haut Aller en bas
nes57
ASSIDU(E)
ASSIDU(E)
nes57

Nombre de messages : 93
Age : 47
Localisation : moselle
Prenom : Fred
Date d'inscription : 09/01/2010

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeSam 18 Fév 2012 - 7:01

Citation :
au fin fond de la haute savoie

dire qu'il faut que je quitte le haute savois aujourd'hui Sad Sad j'ai passé la semaine à merdassier cheers
Revenir en haut Aller en bas
jacques25150
AU DELA DES THERAPEUTIQUES
AU DELA DES THERAPEUTIQUES


Nombre de messages : 1983
Age : 63
Localisation : illfurth
Prenom : Jacques
Date d'inscription : 05/02/2012

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: re   changement des pivots supérieur et inférieure sur XJ Icon_minitimeSam 18 Fév 2012 - 8:48

ben voilà un super tuto
merci
Revenir en haut Aller en bas
TRISTANLCF
ADMINISTRATEUR
ADMINISTRATEUR
TRISTANLCF

Nombre de messages : 16959
Age : 46
Localisation : hautes alpes
Prenom : tristan
Date d'inscription : 06/09/2005

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeJeu 23 Fév 2012 - 9:44

mis en post it

merci a Gilles de me l avoir signalé...je l avais raté celui la aussi

pascal
Revenir en haut Aller en bas
http://Www.jeepsuperforum.com
Eric 26
DEPENDANT(E)
DEPENDANT(E)
Eric 26

Nombre de messages : 142
Age : 57
Localisation : Drôme
Prenom : Eric
Date d'inscription : 12/07/2006

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeLun 6 Oct 2014 - 13:42

Le mieux est d'investir dans une malette d'extraction et repose de rotules.
Pas très cher et rapide' environ une heure pour pour les deux côtés.
Puis le travail est hyper soigné' pas de chalumeau ou autre.
Revenir en haut Aller en bas
http://www.dreamotors.fr
nes57
ASSIDU(E)
ASSIDU(E)
nes57

Nombre de messages : 93
Age : 47
Localisation : moselle
Prenom : Fred
Date d'inscription : 09/01/2010

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: extracteur de rotule   changement des pivots supérieur et inférieure sur XJ Icon_minitimeLun 6 Oct 2014 - 20:44

tout le monde ne peut pas acheter l'extracteur de rotule de pivot Jeep Cherokee - Wrangler Grand-Cherokee à 433,44 € TTC  affraid  en solde en ce moment (heureusement) chez un fournisseur connu du net
Revenir en haut Aller en bas
TRISTANLCF
ADMINISTRATEUR
ADMINISTRATEUR
TRISTANLCF

Nombre de messages : 16959
Age : 46
Localisation : hautes alpes
Prenom : tristan
Date d'inscription : 06/09/2005

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeLun 6 Oct 2014 - 20:59

433 euros affraid vaut mieux se faire le meme truc que nes.

sa fait un peut cher le changement de pivot

a se prix tu va au garage lol!




Revenir en haut Aller en bas
http://Www.jeepsuperforum.com
nes57
ASSIDU(E)
ASSIDU(E)
nes57

Nombre de messages : 93
Age : 47
Localisation : moselle
Prenom : Fred
Date d'inscription : 09/01/2010

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMar 7 Oct 2014 - 7:10

pour ce proche de chez moi, je prête avec plaisir la presse, sous condition que ça me revienne évidemment
Revenir en haut Aller en bas
Eric 26
DEPENDANT(E)
DEPENDANT(E)
Eric 26

Nombre de messages : 142
Age : 57
Localisation : Drôme
Prenom : Eric
Date d'inscription : 12/07/2006

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMar 7 Oct 2014 - 9:12

Ben je ne sais pas ou vous l'achetez, je la paye 80.00 € environ, la mallette est énorme, tu peux faire plein de truc pas seulement les pivots de Jeep !!
Hyper costaud j'en ai fait des dizaine, je ne me sert que de cela à l'atelier !!
C'est sur qu'à 433.00 € il se gave le garçon !! Oui bon il faut manger même "sans dents" lol!

Revenir en haut Aller en bas
http://www.dreamotors.fr
TRISTANLCF
ADMINISTRATEUR
ADMINISTRATEUR
TRISTANLCF

Nombre de messages : 16959
Age : 46
Localisation : hautes alpes
Prenom : tristan
Date d'inscription : 06/09/2005

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMar 7 Oct 2014 - 9:17

eric tu aurait un lien en MP pour ta malette ?

merci
Revenir en haut Aller en bas
http://Www.jeepsuperforum.com
Eric 26
DEPENDANT(E)
DEPENDANT(E)
Eric 26

Nombre de messages : 142
Age : 57
Localisation : Drôme
Prenom : Eric
Date d'inscription : 12/07/2006

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMar 7 Oct 2014 - 9:20

Je regarde si encore dispo, c'est un fournisseur que j'ai à l'étranger, j'ai la mienne depuis environ 3 ans !!!
Je te tiens au jus !!
Revenir en haut Aller en bas
http://www.dreamotors.fr
TRISTANLCF
ADMINISTRATEUR
ADMINISTRATEUR
TRISTANLCF

Nombre de messages : 16959
Age : 46
Localisation : hautes alpes
Prenom : tristan
Date d'inscription : 06/09/2005

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMar 7 Oct 2014 - 9:21

ok merci bien
Revenir en haut Aller en bas
http://Www.jeepsuperforum.com
Eric 26
DEPENDANT(E)
DEPENDANT(E)
Eric 26

Nombre de messages : 142
Age : 57
Localisation : Drôme
Prenom : Eric
Date d'inscription : 12/07/2006

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMar 7 Oct 2014 - 9:28

Trouvé je te passe le lien en MP !!!
Revenir en haut Aller en bas
http://www.dreamotors.fr
fildefer34
MODERATEUR
MODERATEUR
fildefer34

Nombre de messages : 3909
Age : 49
Localisation : Vic la gardiole (34)
Prenom : philippe
Date d'inscription : 24/10/2007

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMar 7 Oct 2014 - 14:49

Si c'est un fournisseur étranger, tu peux nous donner le lien.
Ca ne déroge en rien la charte du forum.

Hein !! Patron. scratch

_________________
A+ fil     changement des pivots supérieur et inférieure sur XJ Jeep2010

    _____________________________________________________________________________________
JEEP WRANGLER YJ, 2.5l ROUGE de 89 : KIT SUSPENSION trail master 4'', BODY LIFT 1,5'', PNEU 31 et le reste à venir .............

( MA JEEP !!!! ELLE A TOUT D'UNE GRANDE ! )
Revenir en haut Aller en bas
http://www.wat.tv/jeep34
TRISTANLCF
ADMINISTRATEUR
ADMINISTRATEUR
TRISTANLCF

Nombre de messages : 16959
Age : 46
Localisation : hautes alpes
Prenom : tristan
Date d'inscription : 06/09/2005

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMar 7 Oct 2014 - 14:58

non si fournisseur etranger aucun soucis
Revenir en haut Aller en bas
http://Www.jeepsuperforum.com
jacques25150
AU DELA DES THERAPEUTIQUES
AU DELA DES THERAPEUTIQUES


Nombre de messages : 1983
Age : 63
Localisation : illfurth
Prenom : Jacques
Date d'inscription : 05/02/2012

changement des pivots supérieur et inférieure sur XJ Empty
MessageSujet: Re: changement des pivots supérieur et inférieure sur XJ   changement des pivots supérieur et inférieure sur XJ Icon_minitimeMar 7 Oct 2014 - 15:53

ça m'intéresse aussi
Revenir en haut Aller en bas

changement des pivots supérieur et inférieure sur XJ
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Recherche silentbloc de bras supérieur pour C35
» Lèvre inférieure près des commissures gonflée...
» Modif' triangle supérieur et inférieur & rotule
» Commission Supérieure d'Appel
» HS - TGV fait sa grande révolution intérieure

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
JEEP JEEP JEEP.....HOURRA !!!!! :: MECANIQUE :: MECANIQUE-
Sauter vers:
