Réalisation PC arrière avec carré porte treuil sur XJ

Aller en bas

Réalisation PC arrière avec carré porte treuil sur XJ Empty Réalisation PC arrière avec carré porte treuil sur XJ

Message  Jo49 Jeu 19 Fév 2015 - 7:35

Alors voilà, le but est de faire un PC solide, avec un carré pour fixer la platine amovible de treuil, à base de ferraille de récup' : un tube de 80 ex forage, les coins du PC d'origine, l'attelage d'origine, un carré récupéré dans lequel peut coulisser le carré de la platine du treuil que j'ai eu avec le cherokee :

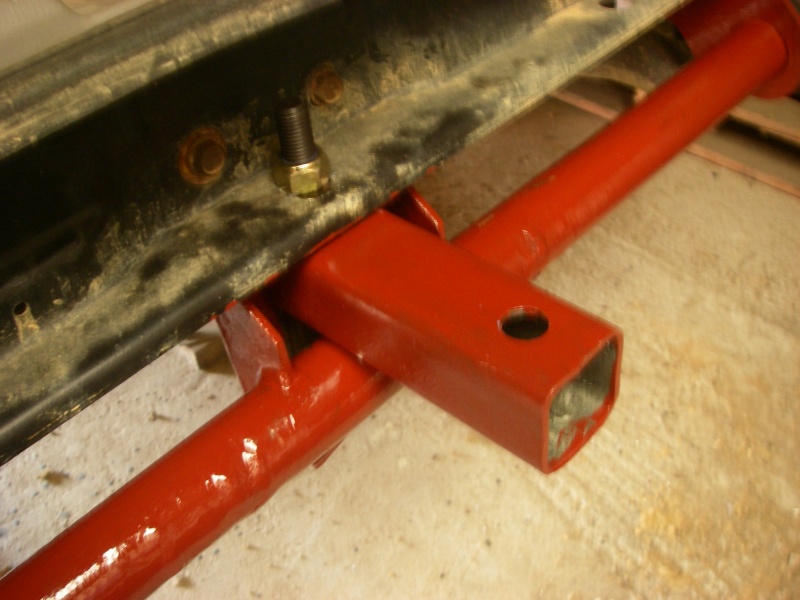

Insertion et fixation du gros carré au sein de l'attelage d'origine sur lequel tout a été disqué sauf la base de fixation de la tête d'attelage. Boulon de 18mm acier 12/9 dans 1cm de plaque acier.

Réalisation PC arrière avec carré porte treuil sur XJ Imgp4410

Réalisation PC arrière avec carré porte treuil sur XJ Imgp4411

Réalisation PC arrière avec carré porte treuil sur XJ Imgp4412

Deux pattes de 1cm d'épaisseur fixées sur les longerons de l'attelage pour fixer des manilles

Réalisation PC arrière avec carré porte treuil sur XJ Imgp4413

Fixation du tube sur les fixation d'origine raccourcies

Réalisation PC arrière avec carré porte treuil sur XJ Imgp4414

Réalisation PC arrière avec carré porte treuil sur XJ Imgp4415

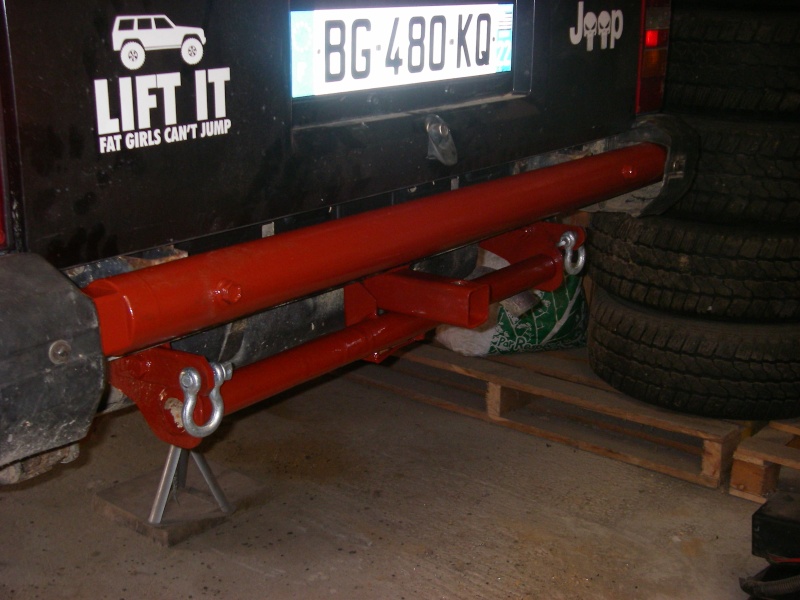

Fixation des coins d'origine

Réalisation PC arrière avec carré porte treuil sur XJ Imgp4416

Essai du treuil avec détail de la fixation via un morceau de barre de torsion

Réalisation PC arrière avec carré porte treuil sur XJ Imgp4417

Réalisation PC arrière avec carré porte treuil sur XJ Imgp4418

Voilà le résultat!

Réalisation PC arrière avec carré porte treuil sur XJ Imgp4419

Y a plus qu'à cabler!

A+
Jo49
