installation d'un banquette rabattable et basculable Bestop
installation d'un banquette rabattable et basculable Bestop
J'ai reçu ma commande des USA, c'est pas tout il faut bosser maintenant.
J'ai choisi un banquette bestop baculable et rabattable beige (Fold & Tumble Vinyl Trailmax II ref 39440-37) pour aller avec mes sièges avant de la même marque.

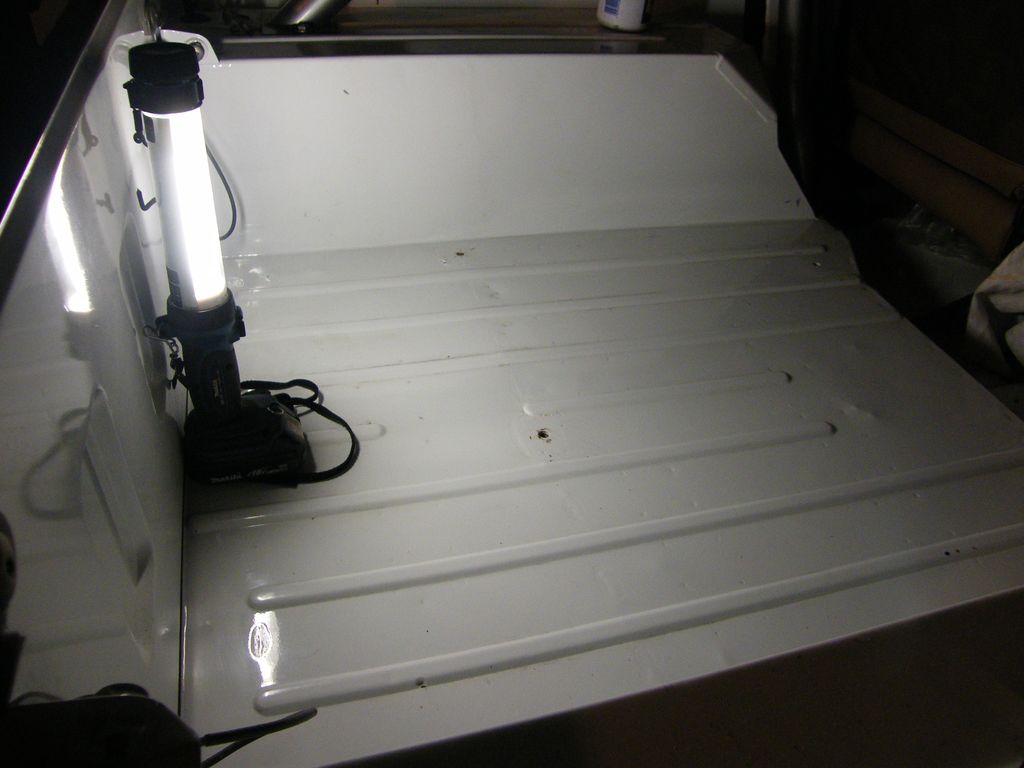

Après démontage de la banquette d'origine on accède au plancher de la partie AR :

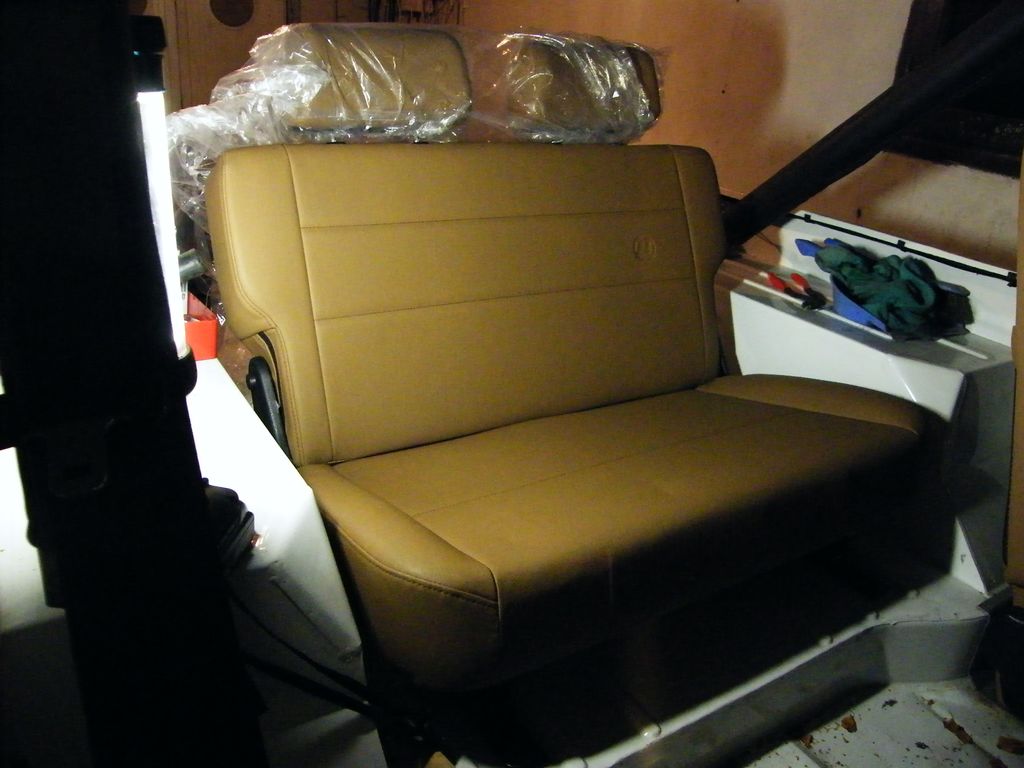

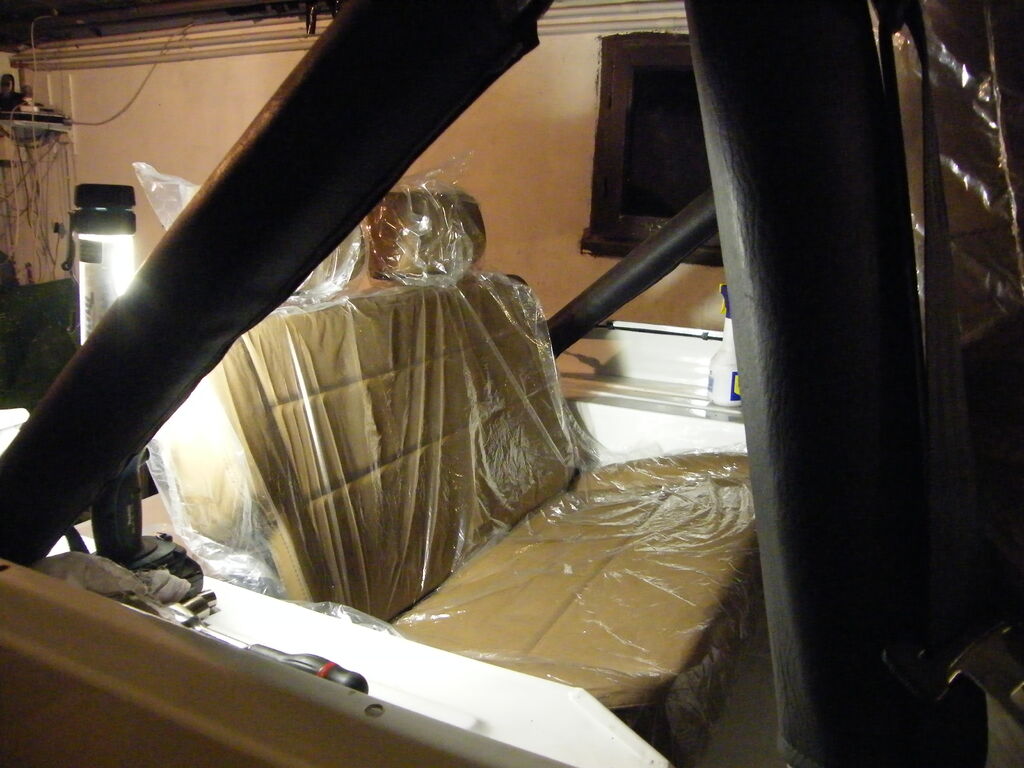

La nouvelle banquette mise en place pour voir comment cela ce présente :

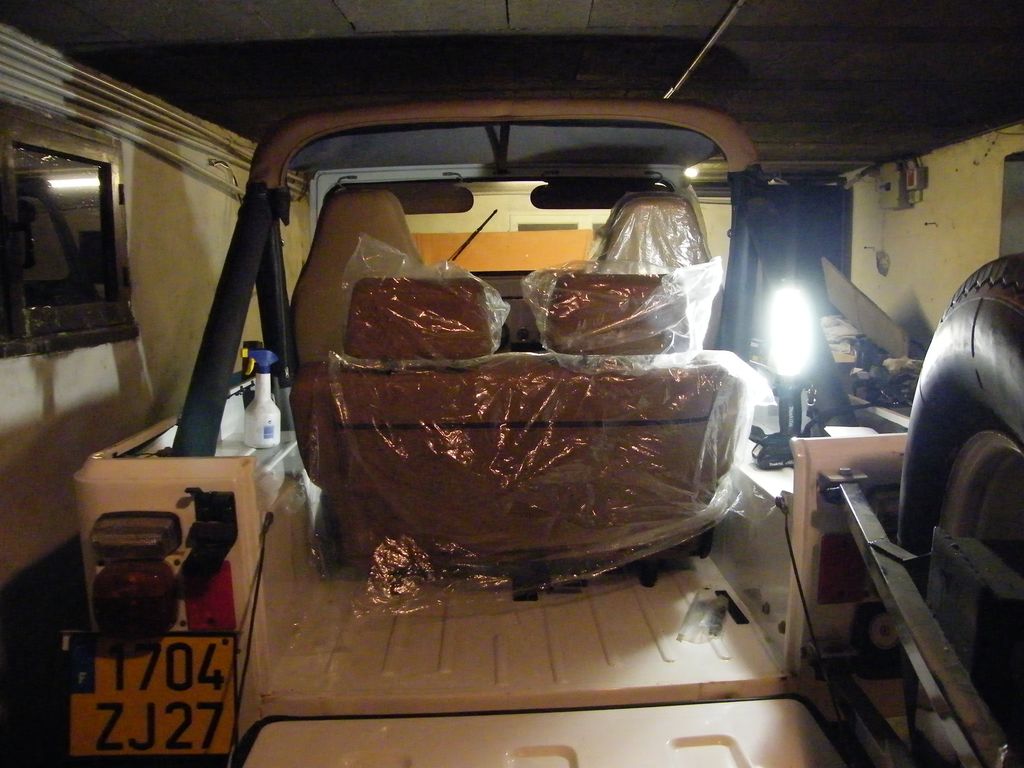

Vue de derrière :

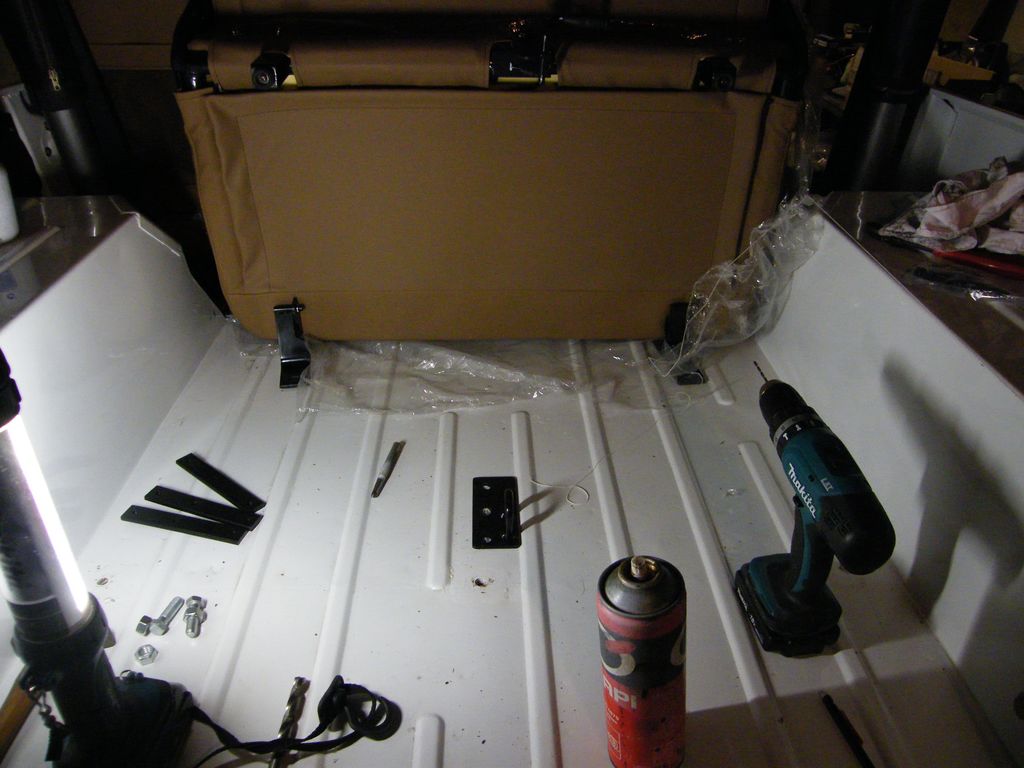

Les points de fixations ne tombe pas en face de celle d'origine, on peut juste récupérer les 2 trous avant en agrandissant les trous de pattes fournies pour le reste il va falloir improviser.
le kit visserie fourni avec me semble un peu léger diamètre 8 environ pour les vis de fixation, et aucune des 3 contre plaque fournie ne correspond avec les trous du crochet de maintient de la banquette.
J'ai percé la caisse, et bien sur il a fallu que ça tombe en face d'un renfort de caisse, sous une traverse du châssis...
d'ou la création d'un plaque de fixation pour le dessous qui prend en compte ces contraintes à partir d'un tube carré de 20x20 mm, dans lequel sont soudés 3 écrous de 7/16 UNC . les vis de 8 sont toutes remplacées par de 7/16 x 1"1/2
à gauche sur la photo les plaques fourni par Bestop

Le crochet de maintient fixés par 3 boulon de 7/16

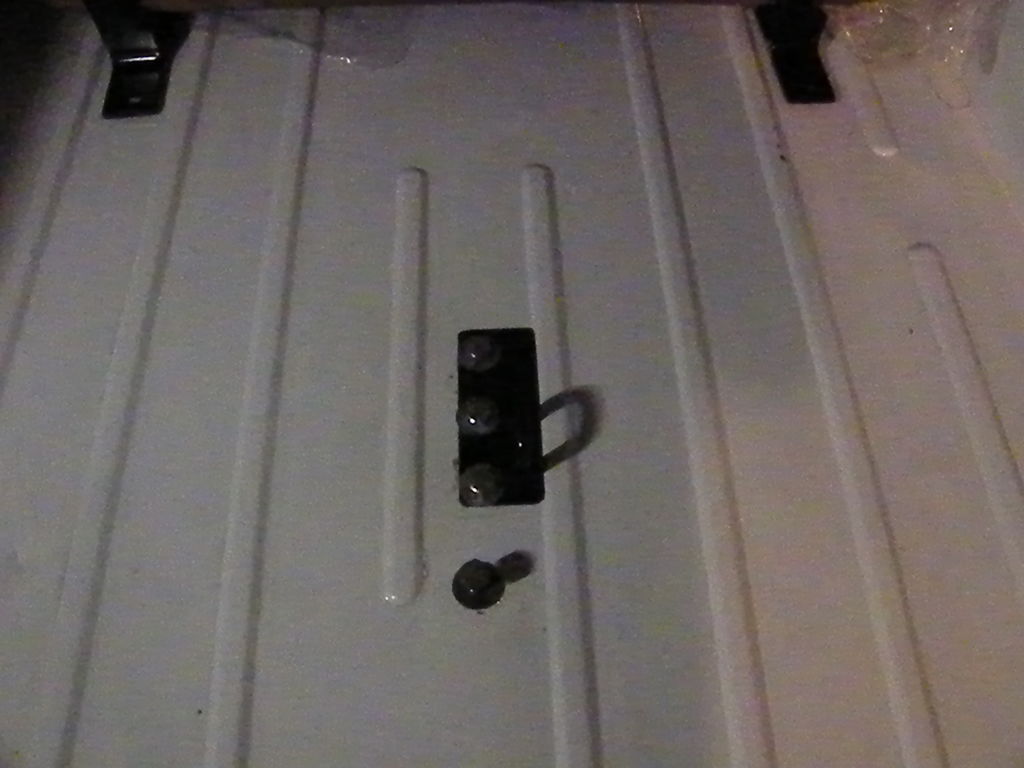

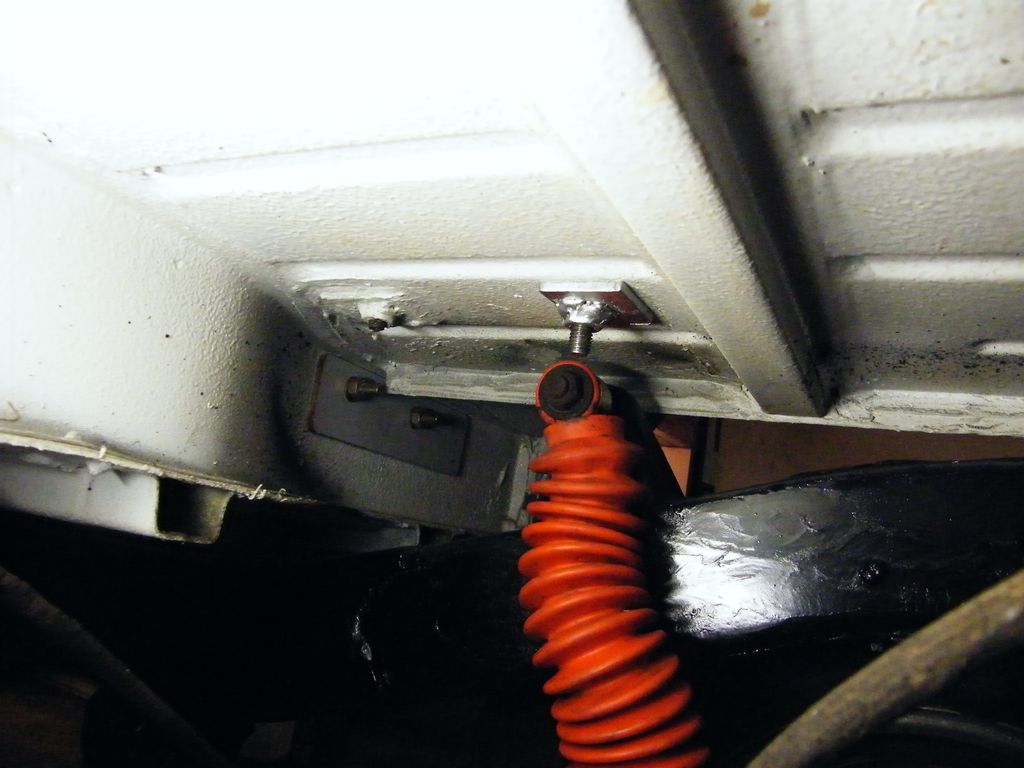

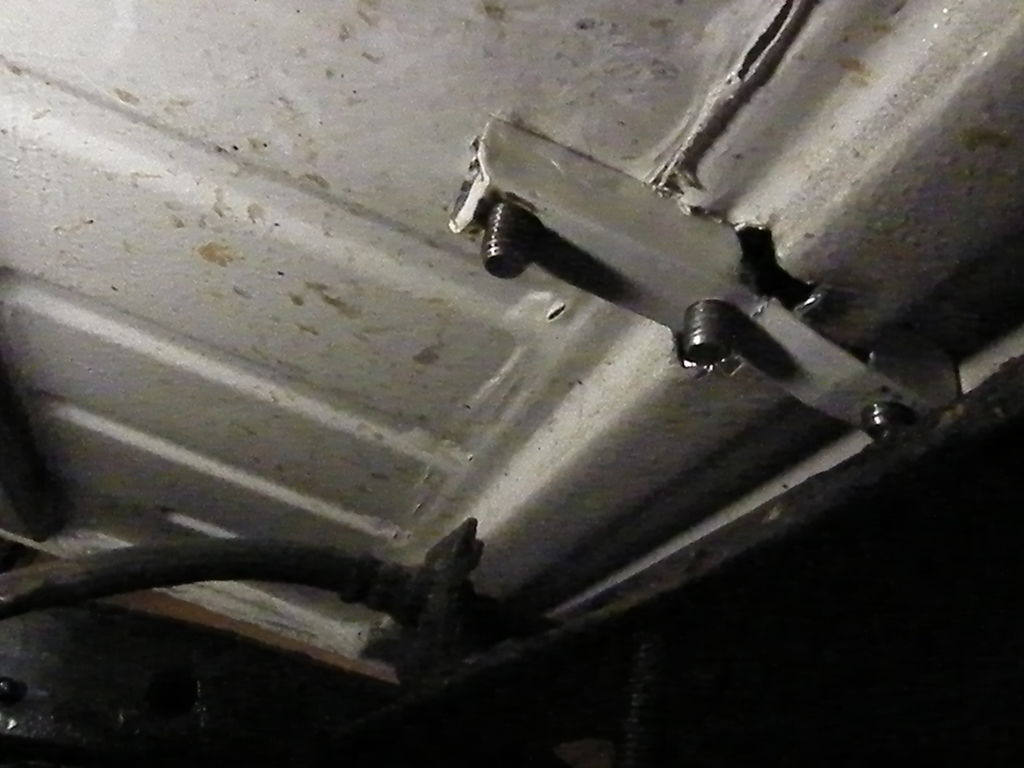

la même chose vu d'en dessous avec la pièce "home made" pour assurer sa fixation, après une petite découpe dans le renfort avec une dremel.

Les contre plaques pour la partie AR des supports avant , un écrou de 7/16 soudé sur une tôle de 5 mm

la pièce en place côte droit

la fixation avant côte gauche

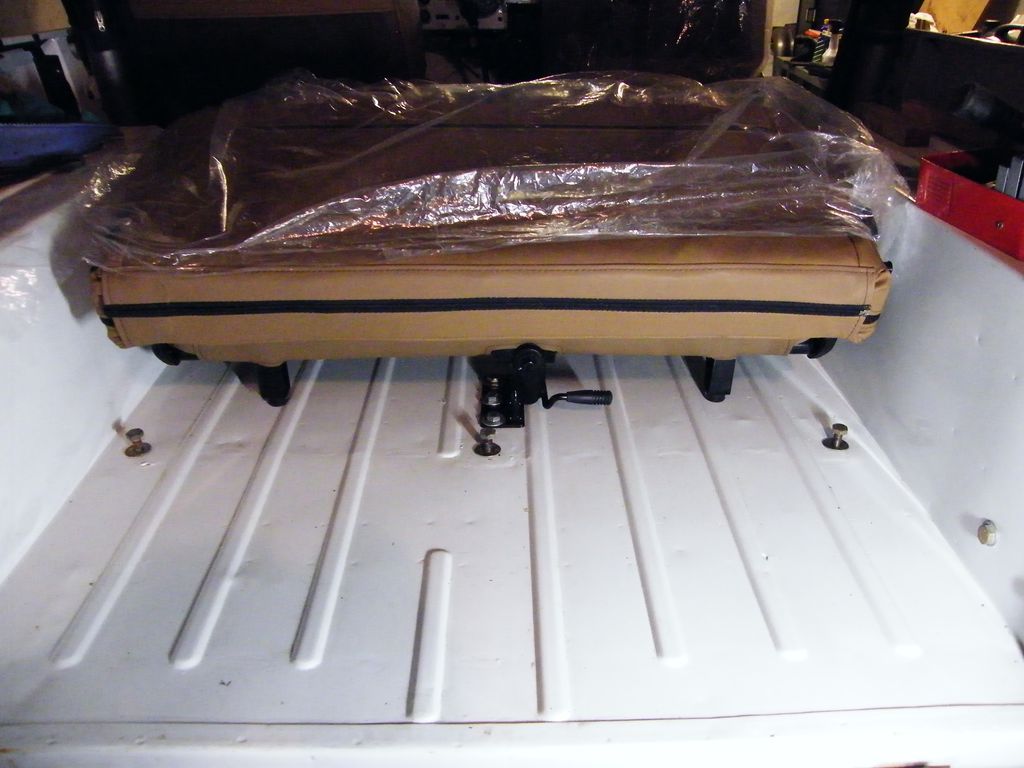

une vue de l'arrière banquette rabattue

pareil mais banquette repliée sur elle même

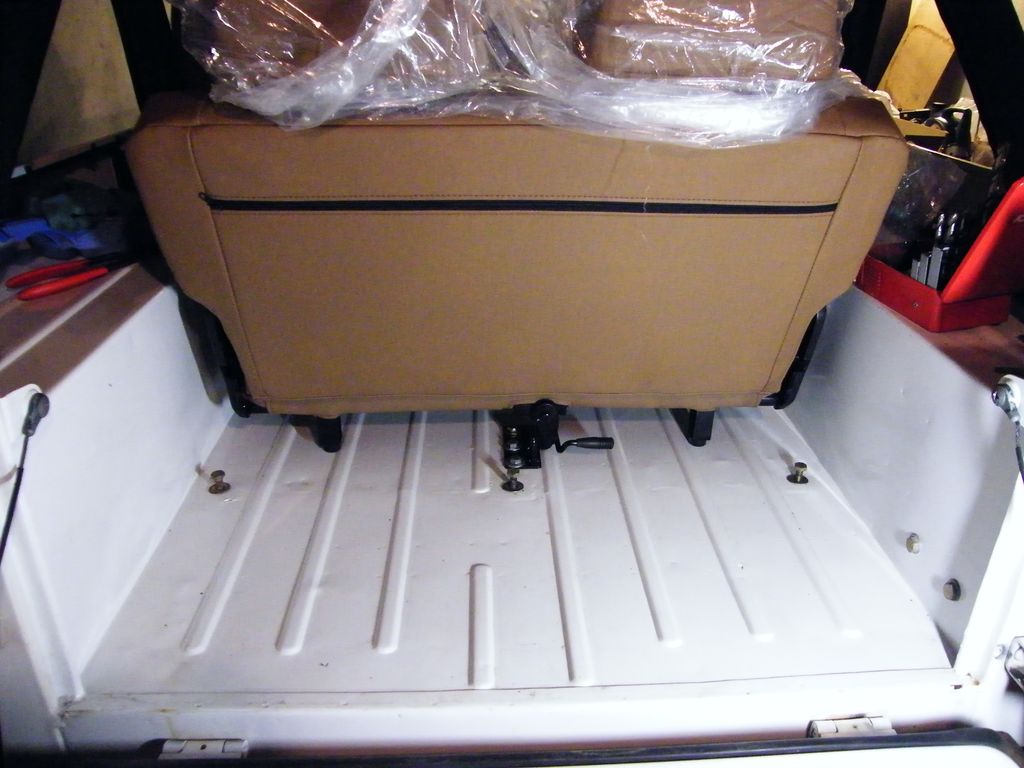

et enfin en position normale maintenue par le crochet, les 3 vis des anciens points de fixation vont servir pour accrocher les ancrages des ceintures de sécurité.

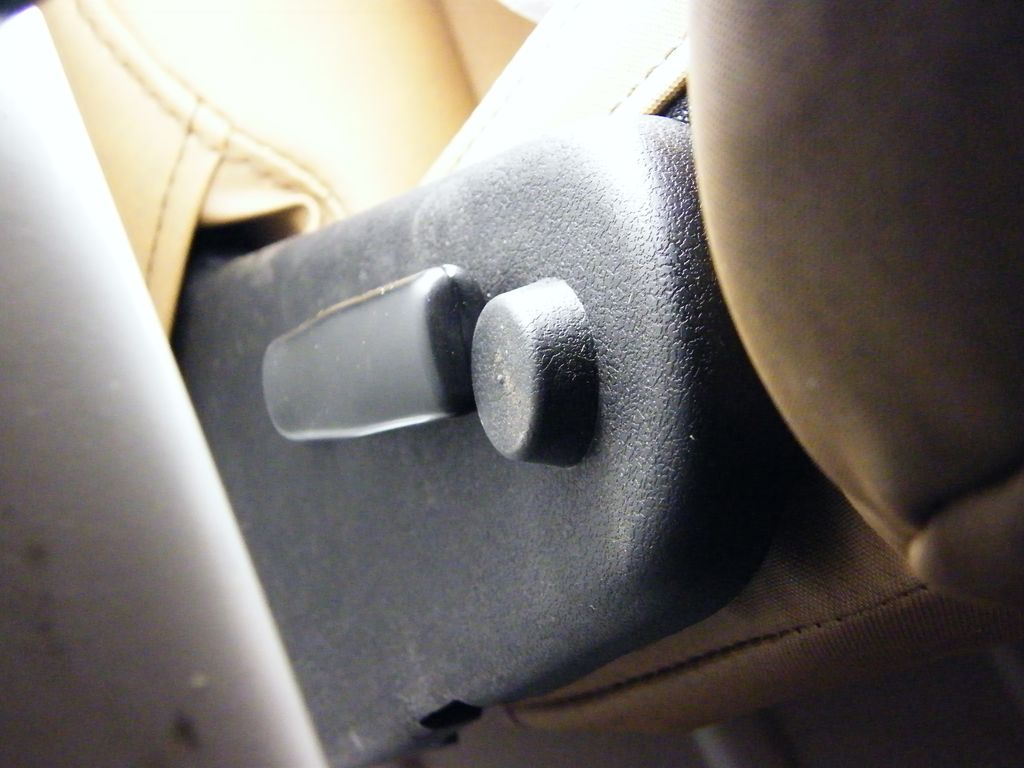

la manette qui permet de replier le dossier

Vu du coté de l'assise

le kit visserie fourni, dont je n'ai utilisé que les circlips

J'ai choisi un banquette bestop baculable et rabattable beige (Fold & Tumble Vinyl Trailmax II ref 39440-37) pour aller avec mes sièges avant de la même marque.
Après démontage de la banquette d'origine on accède au plancher de la partie AR :

La nouvelle banquette mise en place pour voir comment cela ce présente :

Vue de derrière :

Les points de fixations ne tombe pas en face de celle d'origine, on peut juste récupérer les 2 trous avant en agrandissant les trous de pattes fournies pour le reste il va falloir improviser.
le kit visserie fourni avec me semble un peu léger diamètre 8 environ pour les vis de fixation, et aucune des 3 contre plaque fournie ne correspond avec les trous du crochet de maintient de la banquette.
J'ai percé la caisse, et bien sur il a fallu que ça tombe en face d'un renfort de caisse, sous une traverse du châssis...
d'ou la création d'un plaque de fixation pour le dessous qui prend en compte ces contraintes à partir d'un tube carré de 20x20 mm, dans lequel sont soudés 3 écrous de 7/16 UNC . les vis de 8 sont toutes remplacées par de 7/16 x 1"1/2
à gauche sur la photo les plaques fourni par Bestop


Le crochet de maintient fixés par 3 boulon de 7/16

la même chose vu d'en dessous avec la pièce "home made" pour assurer sa fixation, après une petite découpe dans le renfort avec une dremel.

Les contre plaques pour la partie AR des supports avant , un écrou de 7/16 soudé sur une tôle de 5 mm

la pièce en place côte droit

la fixation avant côte gauche

une vue de l'arrière banquette rabattue

pareil mais banquette repliée sur elle même

et enfin en position normale maintenue par le crochet, les 3 vis des anciens points de fixation vont servir pour accrocher les ancrages des ceintures de sécurité.

la manette qui permet de replier le dossier

Vu du coté de l'assise

le kit visserie fourni, dont je n'ai utilisé que les circlips
