(TUTO) pompe et boitier de DA XJ 2.5L TD

4 participants

Aller en bas

default (TUTO) pompe et boitier de DA XJ 2.5L TD

Message  vbrehier Ven 6 Juil 2012 - 23:50

Salut les petits loups, je me suis tapé ya pas bien longtemps le changement du boitier de DA, ainsi que de la pompe. Autant le boitier ça va c'est pas trop chiant, et c'est commun à tous les XJ, voir ZJ et TJ, autant la pompe de DA c'est une vraie crotte à virer Evil or Very Mad. Enfin on va commencer par le commencement:

- virer la batterie et son support, clé de 13 et 15, jusque là c'est à la portée du premier venu Very Happy

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0216

- ensuite il faut tomber toute la face avant afin d'avoir l'accès à tout ce qui nous intéresse, on commence par virer les 2 vis des fameux "side maker", et on accède aux 2 vis (douille Torx) qui permettent de déposer le cache du phare:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0610

Il y aussi une vis cachée sur le côté, et une autre au pied sur le côté:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0611

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0612

Une fois les caches-phares virés, on peut démonter les 2 écrous de chaque côté:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0613

Et les 4 derrière la traverse supérieure:
(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0614

Il reste une vis bien planquée sous la face avant. Pour y accéder il faut une douille de 7 au bout d'une rallonge, que l'on glisse entre le pare choc et la traverse. Sur la photo on voit la patte de fixation une fois la face avant déposée:
(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0615

Enfin il reste les connecteurs des phares à déplugger, 3 du côté chauffeur, et un du côté passager:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0616

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0617

Ensuite on va déposer la traverse supérieure, pour cela il faut dévisser les vis torx (3 de chaque côté) de fixation à la caisse, ainsi que les 4 écrous de la protection du ventilo. Il faut aussi dévisser les 2 écrous sur le dessus qui fixent le radiateur à la traverse:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0618

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0619

Tout cela va nous permettre de libérer l'accès au boitier de DA, sans débrancher le radiateur, en le sur élevant:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0510

On va maintenant démonter le boitier de DA, pour ça on commence par desserrer le cardan du volant:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0511

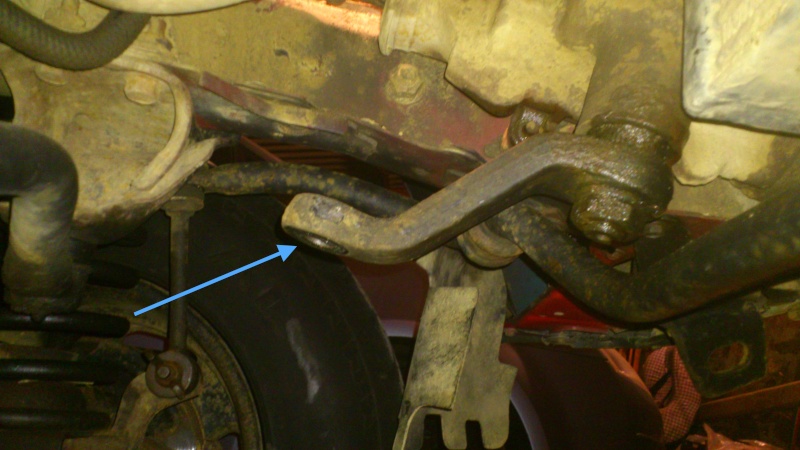

Puis on désaccouple la barre de direction, pour cela on desserre l'écrou, on ne le dévisse pas en entier, puis avec une rallonge on tape sur le dessus de l'écrou de la rotule, ce qui va faire sortir la rotule:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0512

Ensuite on vidange le circuit d'huile en démontant une des durites. Ol laisse s'écouler l'huile par la durite en pensant à ouvrir le bocal:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0513

Puis on peut démonter les 3 vis de l'autre côté du longeron qui tiennent le boitier:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0514

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0515

Voilà encore de la place Very Happy. La suite va consister à déposer la pompe de DA, qui dans mon cas rend la direction dure, et en plus elle fuit....

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0516






En premier lieu on compresse le tendeur de courroie:
(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0740

Ensuite on dessert l'écrou de la poulie de la pompe de DA, dans mon cas burin et marteau obligatoire. On peut bloquer la pompe en bloquant une barre en travers de l'entretoise du compresseur de clim, à l'arrière de la pompe de DA:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0741

Puis on vire la poulie:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0742

On accède au porte roulement pilote de la poulie, qui possède un circuit de lubrification bien particulier par récupération du carter de distribution...

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0743

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0744

On vire les durites qui vont du porte roulement à la pompe à vide (qui permettent sa lubrification):

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0745

Et on démonte l'alternateur qui va gêner pour la suite, on va avoir besoin de place!!

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0746

On peut maintenant démonter les durites de circuit d'huile de DA, pas de surprise:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0747

On peut faire encore un peu de place en démontant la patte de l'alternateur, 2 vis BTR:

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0748

Maintenant que plus rien ne retiens la pompe de DA, on se dit qu'on peut la démonter... et bien non!! impossible!! le support moteur gêne de trop!! Il nous faut donc caler le moteur, et démonter le support moteur. C'est à cette seule condition qu'on pourra sortir la pompe de DA...

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0749



Allez pour le fun une petite vue de la "nouvelle" pompe en place, avant le support de moteur.... la connerie, car il faut recommencer, les 2 doivent être présentés ensemble, à bout de bras, alors qu'ils pèsent une tonne, pour pouvoir se positionner correctement.

(TUTO) pompe et boitier de DA XJ 2.5L TD Dsc_0750


Pour le reste du démontage, on prends le tuto à l'envers, et c'est tout bon. Ensuite on rempli le bocal d'ATF dexron III, on démarre le moteur, et on fait aller la direction de droite à gauche jusqu'en butée (on doit entendre pschit) pour purger le boitier. Et enfin on complète le niveau de liquide dans le bocal.






Dernière édition par vbrehier le Sam 7 Juil 2012 - 0:31, édité 2 fois
vbrehier
vbrehier
AU DELA DES THERAPEUTIQUES
AU DELA DES THERAPEUTIQUES

Nombre de messages : 1311
Age : 38
Localisation : vignoble nantais
Prenom : valentin
Date d'inscription : 23/08/2010

Revenir en haut Aller en bas

default Re: (TUTO) pompe et boitier de DA XJ 2.5L TD

Message  TRISTANLCF Sam 7 Juil 2012 - 6:52

merci merci Valentin

post it bien sur

pascal
TRISTANLCF
TRISTANLCF
ADMINISTRATEUR
ADMINISTRATEUR

Nombre de messages : 17518
Age : 49
Localisation : hautes alpes
Prenom : tristan
Date d'inscription : 06/09/2005

https://www.jeepsuperforum.com

Revenir en haut Aller en bas

default Re: (TUTO) pompe et boitier de DA XJ 2.5L TD

Message  Invité Sam 7 Juil 2012 - 8:53

Merci pour ce tuto, c'est sympa. merci

Invité
Invité


Revenir en haut Aller en bas

default Re: (TUTO) pompe et boitier de DA XJ 2.5L TD

Message  fildefer34 Sam 7 Juil 2012 - 9:25

Tres interressant comme tuto merci MDR

_________________
A+ fil     (TUTO) pompe et boitier de DA XJ 2.5L TD Jeep2010

    _____________________________________________________________________________________
JEEP WRANGLER YJ, 2.5l ROUGE de 89 : KIT SUSPENSION trail master 4'', BODY LIFT 1,5'', PNEU 31 et le reste à venir .............

( MA JEEP !!!! ELLE A TOUT D'UNE GRANDE ! )
fildefer34
fildefer34
MODERATEUR
MODERATEUR

Nombre de messages : 4207
Age : 52
Localisation : Vic la gardiole (34)
Prenom : philippe
Date d'inscription : 24/10/2007

http://www.wat.tv/jeep34

Revenir en haut Aller en bas

default Re: (TUTO) pompe et boitier de DA XJ 2.5L TD

Message  vincent57 Dim 8 Juil 2012 - 20:47

merci pour ce tuto !

Tu as du en baver quand même à tout démonter !

A+
Vincent
