Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Empty Maïté souffle dans les bronches (Ventilation Chauffage CJ7)

Message  stgil Sam 16 Mar 2013 - 11:26

A la demande de certains... je vous propose, un post concernant la ventilation du CJ

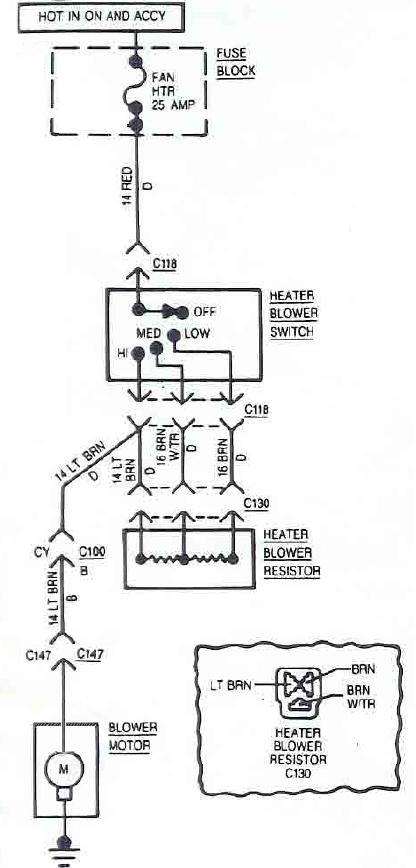

D'abord un petit schéma s'impose:

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Ventil13

Et on détaille:

En commençant par le bout...

le Heater blower resistor c'est ça:

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) P1100447

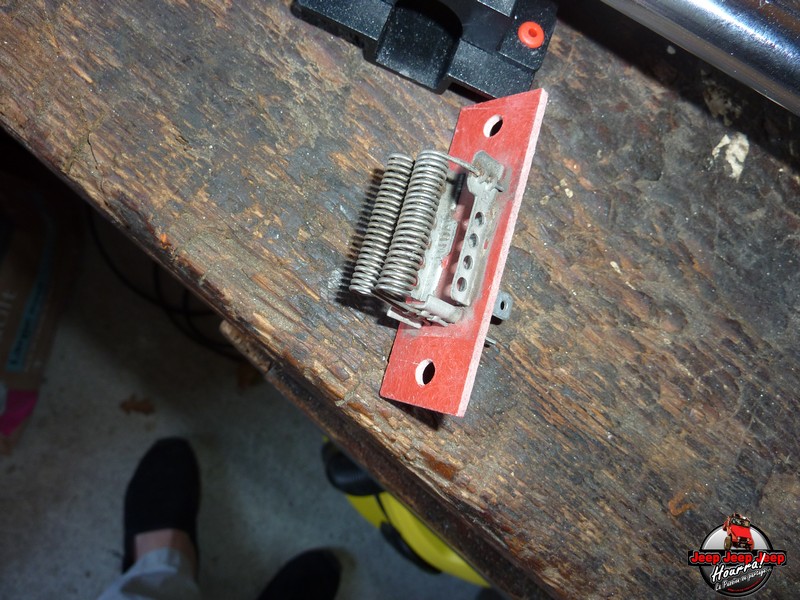

on démonte: et on trouve ça:

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) P1100448

2 résistances de 1 Ohm chacune montée en série avec un point intermédiaire comme le montre le schéma:

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Ventil14

On le remet en situation sur le faisceau du TdB...

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) P1100449

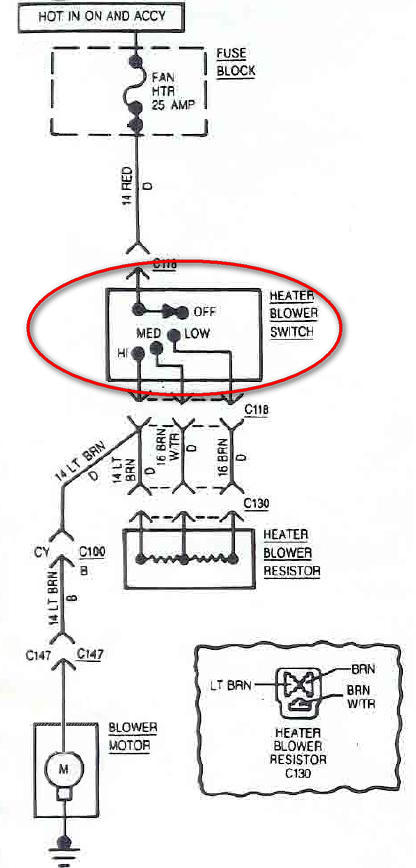

et on remonte sur le contacteur 4 positions du Tdb (Heater Blower Switch):

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) P1100450

le voila sur le schéma:

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Ventil18


Alors comment ça marche...

Lorsque vous mettez le commutateur de ventilation sur LO (vitesse LENTE) , vous enclenchez les 2 résistances...

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Ventil15

sur MED (vitesse modérée) , plus que 1 résistance:

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Ventil16

et sur HI (vitesse max) pas de résistance du tout...

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Ventil17

La résistance n'est donc là QUE pour réguler la vitesse de rotation du ventilateur...

mais pourquoi se trouve-t-elle dans le conduit de ventilation ?

et bien parce elle chauffe... un peu... (pas des masses : vous attendez pas à sentir la différence avec l'air froid ) et le flux d'air engendré par le ventilateur la refroidie Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Pdt_old

Il y un enorme avantage à ce systeme... c'est ABSOLUMENT INCREVABLE... Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Super01

Un inconvénient: on dissipe de la chaleur et la résistance doit donc être protégé / ventilée pas pour des risques de casse de la résistance Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Niet... mais pour éviter que ça crame !!! Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Pdt_pop

Moralité... si vous voulez un peu plus de chaleur lors du dégivrage... mettez la ventilation sur LO ... Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Super01 Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Sourire1 Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Mdr98 Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Mdr98 Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Mdr98

Je suis sûr que vous vous y attendiez pas à celle là !!! albino

Vous savez tout !

PS: on détaillera la couleur des fils sur le post du TdB ...


Amicalement,

Gilles
stgil
stgil
Mister JJJH
Mister JJJH

Nombre de messages : 5458
Localisation : Drôme (26)
Prenom : Stephanie et Gilles
Date d'inscription : 03/09/2009

http://stgil.synology.me/phpbb/index.php?sid=0d72b9660179c72373b

Revenir en haut Aller en bas

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Empty Re: Maïté souffle dans les bronches (Ventilation Chauffage CJ7)

Message  TRISTANLCF Sam 16 Mar 2013 - 12:23

Merci Gilles

Post it evidemment

Pascal cheers
TRISTANLCF
TRISTANLCF
ADMINISTRATEUR
ADMINISTRATEUR

Nombre de messages : 17520
Age : 51
Localisation : hautes alpes
Prenom : tristan
Date d'inscription : 06/09/2005

https://www.jeepsuperforum.com

Revenir en haut Aller en bas

Maïté souffle dans les bronches (Ventilation Chauffage CJ7) Empty Re: Maïté souffle dans les bronches (Ventilation Chauffage CJ7)

Message  Frenchy77 Sam 16 Mar 2013 - 13:31

Merci Gilles,

ça répond à ma question, car quand j'ai acheté ma cj7 le connecteur de la résistance n'était pas branché,
alors je me demandais pourquoi, moi je l'ai rebranché au remontage et ça fonctionne bien donc je suis rassuré !

@+

Flavien
Frenchy77
Frenchy77
INTOXIQUE(E)
INTOXIQUE(E)

Nombre de messages : 822
Age : 55
Localisation : Bray sur Seine (77)
Date d'inscription : 01/05/2011

https://sitedefrenchy.jimdo.com/

Revenir en haut Aller en bas
