Outils spéciaux pont AMC 20
Salut,
Bon! vu que n'ai pas encore les pièces ... elles sont chez l'usineur (je devrais les avoir en fin de semaine prochaine)
Je vous donne les plans fournis à l'artisan... (Si on peut appeler ce torche balle, un plan
)
Excusez le dessin maladroit ... Il est clair que je gagnerais pas ma vie en tant que dessinateur industriel ...
![Outils spéciaux pont AMC 20 Outils11](https://i.servimg.com/u/f23/14/73/92/26/outils11.jpg)
Et l'artisan a réussi malgré tout... à produire ça...
L'outils de mesure de la distance conique de l'AMC 20...
![Outils spéciaux pont AMC 20 P1050820](https://i.servimg.com/u/f23/14/73/92/26/p1050820.jpg)

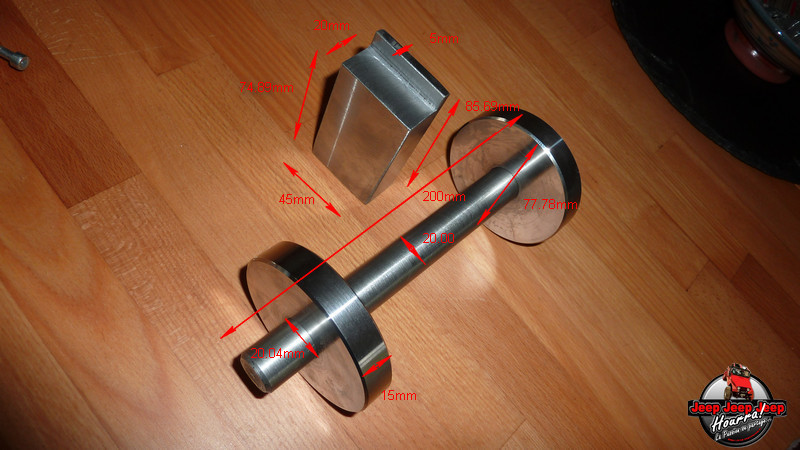

Bon maintenant les dimensions proprement:
![Outils spéciaux pont AMC 20 P1050857](https://i.servimg.com/u/f23/14/73/92/26/p1050857.jpg)
et enfin les 2 rondelles qui permettront de mettre les cages de roulement de l'arbre d'attaque:
![Outils spéciaux pont AMC 20 P1050823](https://i.servimg.com/u/f23/14/73/92/26/p1050823.jpg)
Et enfin quelque chose qui n'a RIEN à voir avec l'AMC20 mais l'occasion fait le larron!!
Il m'a fait un extracteur/installeur de croisillons pour presse (J'en ai marre de flinguer des douilles FACOM
,
Maman n'est pas contente!
) En plus, ça sera moins dangereux!
![Outils spéciaux pont AMC 20 P1050824](https://i.servimg.com/u/f23/14/73/92/26/p1050824.jpg)
Le tout pour 120€
... maintenant patates jusqu'à la fin du mois! ![Outils spéciaux pont AMC 20 Icon_pale](https://2img.net/i/fa/i/smiles/icon_pale.gif)
Juste pour vous donner un ordre de prix ... ces outils existent aux US... mais coutent entre $400 et $500
+ les frais de port +
les taxes... Je suis content de manger des patates qu'un mois!!!
PS: Cyrille(chevrier) Tu as, sur le dessin, les ref TINKEM des roulements intérieurs du différentiel
Amicalement,
Gilles

Bon! vu que n'ai pas encore les pièces ... elles sont chez l'usineur (je devrais les avoir en fin de semaine prochaine)
Je vous donne les plans fournis à l'artisan... (Si on peut appeler ce torche balle, un plan
![Outils spéciaux pont AMC 20 Chut07](https://www.jeepsuperforum.com/users/1714/35/58/28/smiles/chut07.gif)
Excusez le dessin maladroit ... Il est clair que je gagnerais pas ma vie en tant que dessinateur industriel ...
![Outils spéciaux pont AMC 20 Mdr13](https://2img.net/u/1714/35/58/28/smiles/mdr13.gif)
![Outils spéciaux pont AMC 20 Outils11](https://i.servimg.com/u/f23/14/73/92/26/outils11.jpg)
Et l'artisan a réussi malgré tout... à produire ça...
![Outils spéciaux pont AMC 20 Icon_cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
L'outils de mesure de la distance conique de l'AMC 20...
![Outils spéciaux pont AMC 20 P1050820](https://i.servimg.com/u/f23/14/73/92/26/p1050820.jpg)
Bon maintenant les dimensions proprement:
![Outils spéciaux pont AMC 20 P1050857](https://i.servimg.com/u/f23/14/73/92/26/p1050857.jpg)
et enfin les 2 rondelles qui permettront de mettre les cages de roulement de l'arbre d'attaque:
![Outils spéciaux pont AMC 20 P1050823](https://i.servimg.com/u/f23/14/73/92/26/p1050823.jpg)
Et enfin quelque chose qui n'a RIEN à voir avec l'AMC20 mais l'occasion fait le larron!!
![Outils spéciaux pont AMC 20 Icon_wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Il m'a fait un extracteur/installeur de croisillons pour presse (J'en ai marre de flinguer des douilles FACOM
![Outils spéciaux pont AMC 20 Fresse](https://2img.net/i/fa/i/smiles/fresse.png)
Maman n'est pas contente!
![Outils spéciaux pont AMC 20 Niet](https://2img.net/u/1714/35/58/28/smiles/niet.gif)
![Outils spéciaux pont AMC 20 Icon_cry](https://2img.net/i/fa/i/smiles/icon_cry.gif)
![Outils spéciaux pont AMC 20 Pdt_nunu](https://2img.net/u/1714/35/58/28/smiles/pdt_nunu.gif)
![Outils spéciaux pont AMC 20 Icon_eek](https://2img.net/i/fa/i/smiles/icon_eek.gif)
![Outils spéciaux pont AMC 20 P1050824](https://i.servimg.com/u/f23/14/73/92/26/p1050824.jpg)
Le tout pour 120€
![Outils spéciaux pont AMC 20 Affraid](https://2img.net/i/fa/i/smiles/affraid.gif)
![Outils spéciaux pont AMC 20 Icon_pale](https://2img.net/i/fa/i/smiles/icon_pale.gif)
Juste pour vous donner un ordre de prix ... ces outils existent aux US... mais coutent entre $400 et $500
![Outils spéciaux pont AMC 20 Affraid](https://2img.net/i/fa/i/smiles/affraid.gif)
les taxes... Je suis content de manger des patates qu'un mois!!!
![Outils spéciaux pont AMC 20 Icon_cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
PS: Cyrille(chevrier) Tu as, sur le dessin, les ref TINKEM des roulements intérieurs du différentiel
![Outils spéciaux pont AMC 20 Super01](https://2img.net/u/1714/35/58/28/smiles/super01.gif)
Amicalement,
Gilles
Dernière édition par stgil le Mar 12 Oct 2010 - 8:44, édité 6 fois
Re: Outils spéciaux pont AMC 20
Bonnes nouvelles!
Les pièces sont arrivées maintenant!
Bonne lecture!(en haut de la page
)
Il reste plus que le pont revienne du zingage/époxy ... et au travail!!
et vous retrouverez les aventures de Maïté et son AMC 20 >>> ICI <<<
Amicalement,
Gilles
![Outils spéciaux pont AMC 20 Icon_cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
Les pièces sont arrivées maintenant!
Bonne lecture!(en haut de la page
![Outils spéciaux pont AMC 20 Icon_razz](https://2img.net/i/fa/i/smiles/icon_razz.gif)
Il reste plus que le pont revienne du zingage/époxy ... et au travail!!
![Outils spéciaux pont AMC 20 Icon_bounce](https://2img.net/i/fa/i/smiles/icon_bounce.gif)
![Outils spéciaux pont AMC 20 Icon_sunny](https://2img.net/i/fa/i/smiles/icon_sunny.png)
et vous retrouverez les aventures de Maïté et son AMC 20 >>> ICI <<<
Amicalement,
Gilles
Re: Outils spéciaux pont AMC 20
en tant que QSE, maman devrait être heureuse que son chéri pense à la sécurité dans ses loisirs ,
![smile](/users/1714/35/58/28/smiles/mdr13.gif)
![smile](/users/1714/35/58/28/smiles/mdr13.gif)
![smile](/users/1714/35/58/28/smiles/mdr13.gif)
![smile](/users/1714/35/58/28/smiles/mdr13.gif)
pascounet71- AU DELA DES THERAPEUTIQUES
- Nombre de messages : 2575
Age : 60
Localisation : AUTUN 71
Prenom : Pascal
Date d'inscription : 29/07/2009
Re: Outils spéciaux pont AMC 20
Gilles t'est un "killer".
nico- INTOXIQUE(E)
- Nombre de messages : 843
Age : 50
Localisation : JURA Lavans lès St-Claude
Prenom : Nicolas
Date d'inscription : 28/11/2007
Re: Outils spéciaux pont AMC 20
les outils spéciaux devraient subir une petite trempe à l'huile pour les brunir ce qui permet d' éviter les traces de doigts qui finissent par faire des marques de rouilles ;mais là ,on supprime les patates ,
![smile](/users/1714/35/58/28/smiles/mdr13.gif)
![smile](/users/1714/35/58/28/smiles/mdr13.gif)
![smile](/users/1714/35/58/28/smiles/mdr13.gif)
pascounet71- AU DELA DES THERAPEUTIQUES
- Nombre de messages : 2575
Age : 60
Localisation : AUTUN 71
Prenom : Pascal
Date d'inscription : 29/07/2009
Re: Outils spéciaux pont AMC 20
stgil a écrit:Salut,
.....
PS: Cyrille(chevrier) Tu as, sur le dessin, les ref TINKEM des roulements intérieurs du différentiel![]()
Amicalement,
Gilles
Les rèf des roulements ne m'avaient pas échappé en déchiffrant ton plan
![clin d oeil](/users/1714/35/58/28/smiles/sourire1.gif)
chevrier- AU DELA DES THERAPEUTIQUES
- Nombre de messages : 7065
Age : 58
Localisation : Ales/Gard (30)
Prenom : Cyrille
Date d'inscription : 01/06/2007
Re: Outils spéciaux pont AMC 20
pascounet71 a écrit:les outils spéciaux devraient subir une petite trempe à l'huile pour les brunir ce qui permet d' éviter les traces de doigts qui finissent par faire des marques de rouilles ;mais là ,on supprime les patates ,![]()
![]()
![]()
Ou autre solution... j'ai huilé toutes les pieces et sont stockées dans du papier journal huilé... ça marche trés bien, mais c'est un peu
gras...
![Outils spéciaux pont AMC 20 Mdr13](https://www.jeepsuperforum.com/users/1714/35/58/28/smiles/mdr13.gif)
![Outils spéciaux pont AMC 20 Sourire1](https://www.jeepsuperforum.com/users/1714/35/58/28/smiles/sourire1.gif)
Amicalement,
Gilles
Re: Outils spéciaux pont AMC 20
Hello,
Un armurier devrait pouvoir te mettre ces outils dans son bain de brunissage pour deux fois rien....et ça sort ...nickel chrome
a+Dan
Un armurier devrait pouvoir te mettre ces outils dans son bain de brunissage pour deux fois rien....et ça sort ...nickel chrome
![Rolling Eyes](https://2img.net/i/fa/i/smiles/icon_rolleyes.gif)
a+Dan
loupblond- AU DELA DES THERAPEUTIQUES
- Nombre de messages : 2357
Age : 76
Localisation : 17 charente maritime
Prenom : daniel
Date d'inscription : 08/07/2008
Re: Outils spéciaux pont AMC 20
loupblond a écrit:Hello,
Un armurier devrait pouvoir te mettre ces outils dans son bain de brunissage pour deux fois rien....et ça sort ...nickel chrome![]()
a+Dan
![Outils spéciaux pont AMC 20 Merci](https://www.jeepsuperforum.com/users/1714/35/58/28/smiles/merci.gif)
Reste plus à trouver l'armurier de la région
![Outils spéciaux pont AMC 20 Super01](https://www.jeepsuperforum.com/users/1714/35/58/28/smiles/super01.gif)
Amicalement,
Gilles
ERRATUM !
ERRATUM !
La distance de la cale de mesure est de 74.89mm et NON PAS 75.69mm!! Je ferais bientôt la correction dans le post ci-dessus!
Désolé!
![Crying or Very sad](https://2img.net/i/fa/i/smiles/icon_cry.gif)
Amicalement,
Gilles
La distance de la cale de mesure est de 74.89mm et NON PAS 75.69mm!! Je ferais bientôt la correction dans le post ci-dessus!
Désolé!
![No](https://2img.net/i/fa/i/smiles/kopfschuettel.gif)
![Crying or Very sad](https://2img.net/i/fa/i/smiles/icon_cry.gif)
Amicalement,
Gilles
Re: Outils spéciaux pont AMC 20
Si on ne peut plus compter sur les Pros du forum comment ont fait nous les Nazes???
Bonne continuation Gilles et Steph.
![Laughing](https://2img.net/i/fa/i/smiles/icon_lol.gif)
![Laughing](https://2img.net/i/fa/i/smiles/icon_lol.gif)
![Laughing](https://2img.net/i/fa/i/smiles/icon_lol.gif)
Bonne continuation Gilles et Steph.
nico- INTOXIQUE(E)
- Nombre de messages : 843
Age : 50
Localisation : JURA Lavans lès St-Claude
Prenom : Nicolas
Date d'inscription : 28/11/2007
Re: Outils spéciaux pont AMC 20
![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png)
faire de l'usinage en Drome .....et quitte a manger des frites .
Quant aux traitements de surface sur les outils de métrologie usines ,je ne le ferais pas du fait que les traitements apportent toujours une surepaisseur si
minime soit elle néfaste aux mesures .Une phosphatation c'est par exemple 0,04mm de surepaisseur .
Les papiers et matériaux d'emballage spéciaux d'aujourd'hui garantissent une bonne protection contre les agressions externes . Savez vous comment on peut
protéger une voiture ou un matériel de l'oxydation de surface qui ne sert pas dans un local pas chauffe ...ou le faire voyager par caisson maritime .Pascounet
doit connaître la réponse du fait de ses connaissances en levage ,caisserie et stockage industriel .......Eh bien on soude une housse thermo enveloppant l'objet
,quelques sachets d'antihumidite et ...on fait le vide d'air avec une pompe a vide .Etanchéité +absence d'air =pas de corrosion .
A++++++++
Gilles ,au fait quant aux douilles exotiques F...m,elles brillent beaucoup sur les series actuelles par un apport externe de nickel mais niveau solidité c'est plus top
,il y a beaucoup mieux .Nous ,on a sorti une note interne pour ne plus les utiliser du fait qu'en usage intensif ,le nickel se detache par plaques ce qui est tres
ennuyeux en usage automotive ou industriel ,donc pas de regrets
Je sens que l'AMC20 va être un chapitre fort intéressant ......
A ++++++++
Amicalement
Antoine
![study](https://2img.net/i/fa/i/smiles/icon_study.png)
jeeper cj7.91- AU DELA DES THERAPEUTIQUES
- Nombre de messages : 2355
Age : 67
Localisation : Île de Noirmoutier
Prenom : Antoine
Date d'inscription : 07/10/2007
Re: Outils spéciaux pont AMC 20
Salut Antoine,
pour les infos sur Facom mais je doute que ce soit un problème de nickel ici:
![Outils spéciaux pont AMC 20 P1060130](https://i.servimg.com/u/f23/14/73/92/26/p1060130.jpg)
et mon papier huilé fera encore l'affaire!
Pour ce qui est du prix de l'heure sur machine outils de precision,il est pareil que pour le reste de la France: entre 300 et 400 € TTC de l'heure.
A ce prix là ... tu es en droit d'attendre une precision du millième (voire plus) de millimetre.
Pour l'usage que je vais en faire ... une précision de 1/100 et LARGEMENT suffisante (la distance conique
doit être precise
à + ou - 5/100, et j'en veux aussi pour preuve le nombre plus que limité de cales fournies dans le kit )... c'est ce que j'ai
demandé à mon pote usineur ... et tu l'auras compris... c'est aussi un prix d'ami...
Un contrôle de la cale au Palmer et au pied à coulisse affiche un écart de 2/100 ce qui est pour moi plus que convenable!
La cale a parfaitement fonctionnée, j'en veux pour preuve le resultat dans le post de l'AMC 20, puisque je me suis basé sur les
epaisseurs de cales existantes pour en déduire la nouvelle... la cale de mesure n'etait là pour cette fois qu'en confirmation !
c'est >>> ICI <<<
Amicalement,
Gilles
![Outils spéciaux pont AMC 20 Merci](https://2img.net/u/1714/35/58/28/smiles/merci.gif)
![Outils spéciaux pont AMC 20 P1060130](https://i.servimg.com/u/f23/14/73/92/26/p1060130.jpg)
![Outils spéciaux pont AMC 20 Mdr98](https://2img.net/u/1714/35/58/28/smiles/mdr98.gif)
![Outils spéciaux pont AMC 20 Mdr13](https://2img.net/u/1714/35/58/28/smiles/mdr13.gif)
et mon papier huilé fera encore l'affaire!
![Outils spéciaux pont AMC 20 Sourire1](https://2img.net/u/1714/35/58/28/smiles/sourire1.gif)
Pour ce qui est du prix de l'heure sur machine outils de precision,il est pareil que pour le reste de la France: entre 300 et 400 € TTC de l'heure.
![affraid](https://2img.net/i/fa/i/smiles/affraid.gif)
A ce prix là ... tu es en droit d'attendre une precision du millième (voire plus) de millimetre.
Pour l'usage que je vais en faire ... une précision de 1/100 et LARGEMENT suffisante (la distance conique
![study](https://2img.net/i/fa/i/smiles/icon_study.png)
à + ou - 5/100, et j'en veux aussi pour preuve le nombre plus que limité de cales fournies dans le kit )... c'est ce que j'ai
demandé à mon pote usineur ... et tu l'auras compris... c'est aussi un prix d'ami...
![Outils spéciaux pont AMC 20 Sourire1](https://2img.net/u/1714/35/58/28/smiles/sourire1.gif)
Un contrôle de la cale au Palmer et au pied à coulisse affiche un écart de 2/100 ce qui est pour moi plus que convenable!
La cale a parfaitement fonctionnée, j'en veux pour preuve le resultat dans le post de l'AMC 20, puisque je me suis basé sur les
epaisseurs de cales existantes pour en déduire la nouvelle... la cale de mesure n'etait là pour cette fois qu'en confirmation !
![Outils spéciaux pont AMC 20 Super01](https://2img.net/u/1714/35/58/28/smiles/super01.gif)
c'est >>> ICI <<<
Amicalement,
Gilles
Re: Outils spéciaux pont AMC 20
nico a écrit:Si on ne peut plus compter sur les Pros du forum comment ont fait nous les Nazes???![]()
![]()
![]()
Bonne continuation Gilles et Steph.
Salut Nico,
C'est moi le GROS NAZE en l'occurence!!!
![Outils spéciaux pont AMC 20 Sourire1](https://2img.net/u/1714/35/58/28/smiles/sourire1.gif)
J'ai fait les corrections!
![Outils spéciaux pont AMC 20 Super01](https://2img.net/u/1714/35/58/28/smiles/super01.gif)
Amicalement,
Gilles
Re: Outils spéciaux pont AMC 20
bonjour à tous ,
comment protéger de l'humidité , du matériel pour l'export ??
trés simple mon colonel il suffit d'avoir un grand sac étanche , en fait la machine est emballée dans une housse soudée, aux ultra sons et dans la housse étanche on y met 20 kgs d'absorbeur d'humidité , et le tout dans une caisse , et hop sur le cargo,
dans le cas de Gilles et Steph, pour les cales de controle il faut les emballer dans du papier gras ,(du vrai) et les enduire de graisse avant , ce sont des piéces qui ne vont pas servir tous les quatre matins
A+
Pascounet
comment protéger de l'humidité , du matériel pour l'export ??
trés simple mon colonel il suffit d'avoir un grand sac étanche , en fait la machine est emballée dans une housse soudée, aux ultra sons et dans la housse étanche on y met 20 kgs d'absorbeur d'humidité , et le tout dans une caisse , et hop sur le cargo,
dans le cas de Gilles et Steph, pour les cales de controle il faut les emballer dans du papier gras ,(du vrai) et les enduire de graisse avant , ce sont des piéces qui ne vont pas servir tous les quatre matins
A+
Pascounet
pascounet71- AU DELA DES THERAPEUTIQUES
- Nombre de messages : 2575
Age : 60
Localisation : AUTUN 71
Prenom : Pascal
Date d'inscription : 29/07/2009
Re: Outils spéciaux pont AMC 20
pascounet71 a écrit:bonjour à tous ,
comment protéger de l'humidité , du matériel pour l'export ??
trés simple mon colonel il suffit d'avoir un grand sac étanche , en fait la machine est emballée dans une housse soudée, aux ultra sons et dans la housse étanche on y met 20 kgs d'absorbeur d'humidité , et le tout dans une caisse , et hop sur le cargo,
dans le cas de Gilles et Steph, pour les cales de controle il faut les emballer dans du papier gras ,(du vrai) et les enduire de graisse avant , ce sont des piéces qui ne vont pas servir tous les quatre matins
A+
Pascounet
Salut Pascal,
On est bien d'accord!!!
![Outils spéciaux pont AMC 20 Super01](https://2img.net/u/1714/35/58/28/smiles/super01.gif)
Amicalement,
Gilles
