 (TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM)

Aller en bas
AuteurMessage
vbrehier
AU DELA DES THERAPEUTIQUES
AU DELA DES THERAPEUTIQUES
vbrehier

Nombre de messages : 1312
Age : 36
Localisation : vignoble nantais
Prenom : valentin
Date d'inscription : 23/08/2010

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Empty
MessageSujet: (TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM)   (TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Icon_minitimeMar 28 Déc 2010 - 16:37

Bonjour à tous,

Comme promis voici le sujet sur le turbo. Suite à mes soucis de bruit de « grognement » au niveau du turbo, et de présence d'huile dans l'intercooler, j'ai décidé de le remplacer. Le prix en échange standard de ce périphérique m'ayant un peu refroidit, je me suis renseigné sur la possibilité de le remettre à neuf moi-même. La plupart des personnes m'ont vivement déconseillé de le démonter, car les jeux de fonctionnement et l'équilibrage de l'arbre sont précis, et la vitesse de rotation du système est élevée, ce qui en fait hésiter plus d'un. Cependant je me suis aperçu que dans la communauté « tuning » il était courant de travailler sur le turbo, à savoir changement de wastegate, montage de turbine de plus grand diamètre, adaptation de roulement à bille en lieu et place des paliers...

Je me suis dont dit qu'il était possible de le démonter moi-même, d'en rechercher la « panne »et d'effectuer les réparations moi-même. Sur ce modèle c'est un turbo IHI RHB5 (ref 4864 756).

Assez de palabre, vous l'avez compris, je voulais savoir comment c'était fait, quitte à me rater et à devoir racheter un neuf :-), place aux démontage!!

Les outils nécessaires:

- Un jeu de clefs Allen
- Un bon cutter et une Dremel
- une pince à bec plat
- clé plates de 8 et 12
- clé 12 pans de 13
- Un jeu de clefs Torx
- Un tournevis cruciforme
- pince pour petit circlips
- graisse classique et graisse au lithium
- joint d'étanchéité (genre l***te)

Etape 1 : sortir le turbo...

ça dépend de la bête, pour le 2.5L TD VM, c'est >>>ICI<<<

Etape 2 : démontage

Dans un premier temps il faut démonter la conduite d'huile (ref: 4796 008) afin de ne pas risquer de l'abîmer par la suite. Le joint est coller par la chaleur et il risque de se déchirer, il faut prévoir son remplacement (ref MOPAR : 4796 007)

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03168

Ensuite il faut démonter le wastegate, pour cela 3 choses à faire, d'abord démonter le circlips qui relie la tige à l'axe du clapet:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03169

Puis déconnecter l'arrivée d'air (désolé photo du remontage):

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03223

Et enfin démonter les 2 vis de 8 en 6 pans qui tiennent le poumon:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03170

Afin de ne pas être bloquer au remontage, il faut marquer les 2 carters par rapport au corps central. Pour la partie en Alu, un coup de cutter suffit, mais pour la partie en fonte, j'ai du sortir la Dremel (chut pas de marque...):

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03224

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc04617

Le plus facile à démonter est le corps en alu, mais il vaut mieux commencer par démonter celui en fonte, pour lequel les « opérations » peuvent vite devenir laborieuse. Déjà, il faut réussir à débloquer les écrous de 12 (6 pans), pour moi clé plate et marteau :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc04618

Evidemment le carter en fonte et le corps central ne veulent pas se séparer, 48h de dégrippant n'y ont rien fait, le bain marie dans la cuisine de madame non plus (aïe pas les doigts! paix ). Dernière solution, la chauffe!! Et on ne se fout pas de mon super chalumeau (version camping... L'important c'est que ça fonctionne velo ), Il aura quand même fallu quelques bon coups de barre de fer ronde en alu pour aider la bonne volonté de la fonte. Sinon il y a déjà un post sur le sujet, mais pour un turbo Garret qui semble plus facile, c'est >>>ICI<<< :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc04619

Du coup maintenant on peut démonter le carter en alu côté admission, et là pas de soucis:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03171

Jusque là aucun problème, on ne risque pas de porter atteinte à l'intégrité de l'équilibrage du précieux bidule. Nous on est très curieux, alors on va démonter!! demon
On prend un bon cutter, et on marque d'une légère coupure l'arbre, la turbine du compresseur et l'écrou (c'est très fin sur la photo, mais avec de bon yeux on la voie bien en vrai):

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03225

Du coup ça nous « autorise » à démonter l'écrou (clé de 8 de mémoire), avec une clé de 13 en 12 pans pour tenir l'arbre côté turbine échappement:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03226

L'écrou dévissé, on peut sortir la roue du compresseur, au dos de laquelle on peut voir l'évidemment de l'équilibrage (sur un turbo, chaque pièce tournante est équilibrée indépendamment). Derrière cette turbine on a un beau tapissage d'huile qui pour moi ne peut provenir que du palier. En effet l'huile qui proviens du reniflard en amont est projeté par la pression contre les parois du carter du compresseur, et ne peut en aucun se loger derrière la roue :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03227

Ensuite on a une première pièce à dévisser tenue avec 3 vis Torx de petite taille, ces vis sont de mauvaises qualité et ne sont démontables qu'avec la méthode que j'ai déjà donné pour les vis du démarreur (c'est >>> ICI <<<). La pièce n'est pas prête à venir comme ça, en effet il n'y a pas de prise pour la tirer. Il suffit alors de planter 2 embouts de clé Allen (ou n'importe quoi qui y rentre) dans les 2 trous borgne, et tourner la pièce (elle n'a pas de filetage, mais doit être monté serrée).

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03228

En fait on peut voir qu'elle est « collée » par une fine couche de joint:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03229

Cette pièce est assez important, car une gorge y est usinée afin de lubrifier le palier terminal, qui est lui même étanche grâce à 2 tout petit segments:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03230

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03231

Derrière cet ensemble se cache le porte palier de butée, vissé dans le corps central du turbo. Là encore 4 vis Torx de mauvaises qualité (plus courtes, faites attention à ne pas les confondre avec les 3 premières), ainsi que 2 perçages:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03232

On trouve ensuite une pièce avec un épaulement contre le premier palier visible juste derrière, c'est le palier de butée. Cette pièce fait la jonction avec le porte palier et assure le jeux axial:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03233

Enfin on peut sortir le palier côté admission, on verra derrière le circlips qui le maintiens latéralement:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03234

Depuis que l'écrou de la turbine à été déposé, on peut sortir l'autre turbine avec l'arbre qui en est solidaire. Le segment qui se trouve de ce côté est collé par la calamine, mais rien d'autre ne le retiens:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03235

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03236

Maintenant on peut accéder au palier du côté échappement, mais pour le sortir il est nécessaire de retirer le tout petit circlips qui le maintiens avec une pince « légèrement affinée »:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03237

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03238

Et voilà, tous les éléments sont sortis:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03239

Étape 3 : Dans quel état est mon turbo??:

L'arbre est légèrement strié au niveau des paliers, mais rien de vraiment alarmant, en revanche il est pas mal bleui par la chaleur, et à en croire ce site >>> ICI <<<, un peu plus qu'à la normal. Du coup je recherche un problème de lubrification/ refroidissement, et donc une montée en température excessive:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03240

Au final, la seule conduite de lubrification obturée est celle-ci, et elle ne concerne pas ce côté de l'arbre:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03241

Peut-être une surchauffe moteur (et donc d'huile), le jour ou l'ancien proprio à claquer un joint de culasse...

Étape 4 : Cela explique-t-il pourquoi j'ai de l'huile dans l'admission ?? :

Pour avoir de l'huile qui passe de la lubrification du turbo à l'admission d'air, il faut soit avoir le segment extérieur du palier terminal cassé, soit que l'usure prononcée du dit palier soit suffisamment importante. Chose étonnante, le kit de remplacement fourni par le spécialiste en Turbo ne contiens pas ce palier, il contiens les 2 paliers les plus ajustés et qui semble assurer le guidage en rotation. Les anciens segments étant nickel, j'en conclue que finalement l'huile ne doit pas provenir du turbo.

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03242

Étape 5 : Mais alors c'était quoi ce bruit de crecel dans mon turbo??:

J'avais un bruit rauque « d'usinage » à l'accélération, et je pensais au début qu'une turbine devait frotter sur un des carter, mais le démontage primaire a montré que non. Du coup je me suis dit que les paliers qui guident l'arbre avaient du prendre suffisamment de jeu pour que la rotation soit elliptique, et ainsi occasionner des vibrations et des bruits suspects.

=> La comparaison des anciens et des nouveaux paliers va dans ce sens. Le jeu constaté sur l'arbre avant démontage était d'environ 1mm, ce qui paraît beaucoup compte tenu de la précision du guidage par les paliers.

Étape 6 : remontage:

Le kit de remplacement inclus les 2 paliers lubrifiés de guidage, la visserie, l'écrou de terminaison, les segments et les circlips (qui ne sont pas les bons...). Chacune des pièces de guidage sont lubrifiées avec amour en utilisant de l'huile moteur neuve.

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03243

On procède donc au changement du palier côté échappement, que l'on bloque avec l'ancien circlips:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03244

on change ensuite le segment de la turbine d'échappement :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03245

On repose le pare chaleur côté échappement, puis on enfile l'arbre dans son logement, il faut une légère pression pour que le segment se place bien dans son épaulement. On retourne ensuite le corps central pour replacer le 2ème palier :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03246

On enfile ensuite le palier de butée et le porte palier, que l'on vissera avec les 4 vis courtes fournies:

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03247

On change les 2 segments du palier d'extrémité côté compresseur :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03248

Puis on le loge dans son support, sur lequel on appose une fine couche de joint d'étanchéité :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03249

On remet cette pièce dans le corps central, en faisant bien attention à ce que la rigole de lubrification soit bien en face de celle du carter. On serre ensuit les 3 vis neuves :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03250

On replace ensuite la roue du compresseur et l'écrou de serrage. Deux cas son alors possible :

1)on utilise l'écrou neuf du kit
2)on réutilise l'ancien écrou qui a l'enlèvement de matière de l'équilibrage en usine.

Dans le cas 1, je n'ai pas trouvé le couple de serrage de cet écrou, de plus l'écrou n'ayant pas été équilibré pour l'ensemble, on est certain de le perturber. Il sera donc nécessaire de stopper le montage à ce niveau, et de porter ensuite le turbo à un spécialiste qui pourra réaliser l'équilibrage sur une machine spécialisée.

Dans le cas n°2, on serre de façon à réaligner les repères que l'on a fait au démontage. Etant donné qu'aucune pièce en rotation n'a été changé, l'équilibrage doit être le même qu'avant démontage.

J'ai contacté plusieurs spécialistes du turbo, qui m'ont dit que lorsqu'ils rénovent un turbo, ils changent aussi les turbines car les pales s'abîment et déséquilibrent l'ensemble. Si celles-ci ne sont pas changées, l'équilibrage sur le banc n'est pas systématiquement possible, car ils n'enlèvent de la matière que sur l'écrou, ce qui ne va pas toujours permettre de compenser les défauts des turbines. Ils m'ont confirmés qu'un remontage à l'identique était possible, que ça ne serait « pas pire qu'avant, mais pas mieux ».

Compte tenu du temps impartie, et du devis de l'équilibrage du turbo, je choisis l'option 2... pas pire... pas mieux. L'opération consistant surtout à vérifier l'étanchéité de mon turbo.

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03251

On va passer ensuite au remontage des carters de turbine. Pour cela il faut d'abord nettoyer toutes les surfaces, car la rouille a tendance à bloquer du côté échappement. On graisse généreusement à la graisse au lithium, et on aligne les repères fait au démontage :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03252

Puis on ressert les écrous, que l'on graisse aussi au lithium :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03253

On retourne la bête et on passe au compresseur, on aligne les repères :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03254

et on revisse, attention à l'emplacement du poumon du wastegate, ainsi qu'au crochet de fixation de la durite d'air :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03255

On remet le C-clip sur l'arbre du clapet :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03256

Puis on re-emmanche la durite :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03257

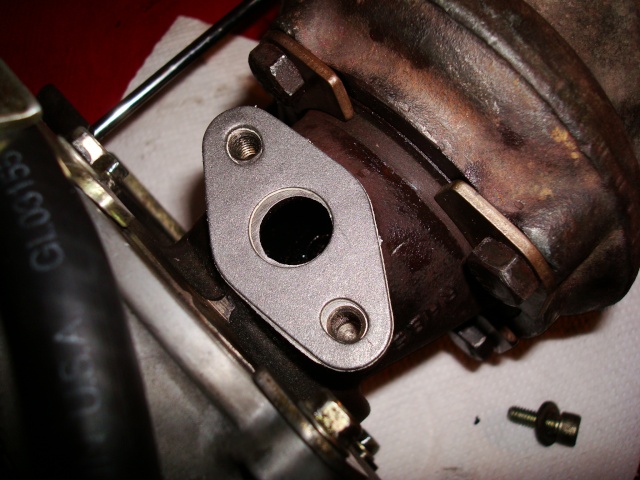

On place le nouveau joint (ref 4796 007) au niveau de la conduite d'huile après avoir nettoyé le plan de joint :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03258

Et on revisse la conduite rigide :

(TUTO) Remise à neuf turbo IHI (sur XJ 2.5L TD VM) Dsc03259

BILAN:

Après environ 1000 km, le grondement a l'accélération est bien moins important qu'avant, et le moteur a un peu plus de reprise (est-ce du fait du changement des joints...?). Pour ce qui est de la fuite d'huile, ça n'est pour l'instant pas flagrant, mais je pense que mon reniflard me remonte encore de l'huile dans l'admission. En effet lorsque j'ouvre le bouchon de remplissage d'huile sur le dessus du cache-culbuteur, j'ai un souffle assez fort qui expulse de l'huile vers l'extérieur, et qui doit « pousser » de l'huile par le reniflard. Etant donné que les culasses et soupapes sont neuves de 2006, j'en déduit que ma segmentation en a pris un coup... une prise de compression est à prévoir pour confirmer.

Avant de remonter le carter côté compresseur, j'ai vérifié le jeu aux paliers, environ 3 x inférieur qu'avec les anciens paliers, ce qui est bien mieux... opération validé!

Le prochain épisode ne sera pas avant un bout de temps, car en ce moment tout fonctionne sur la JEEP. Peut-être un changement de BT ou une réhausse, mais rien de bien compliqué...
